MM74HCT374MTC、SN74HCT374PWG4、MM74HCT374MTCX对比区别

高亮显示差异参数

型号 MM74HCT374MTC SN74HCT374PWG4 MM74HCT374MTCX

描述 三态八路D型锁存器。三态八路D型触发器 3-STATE Octal D-Type Latch . 3-STATE Octal D-Type Flip-Flop八路边沿触发D型触发器具有​​三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS触发器 3-ST Oct D Flip-Flop

数据手册 ---

制造商 Fairchild (飞兆/仙童) TI (德州仪器) Fairchild (飞兆/仙童)

分类 触发器触发器触发器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

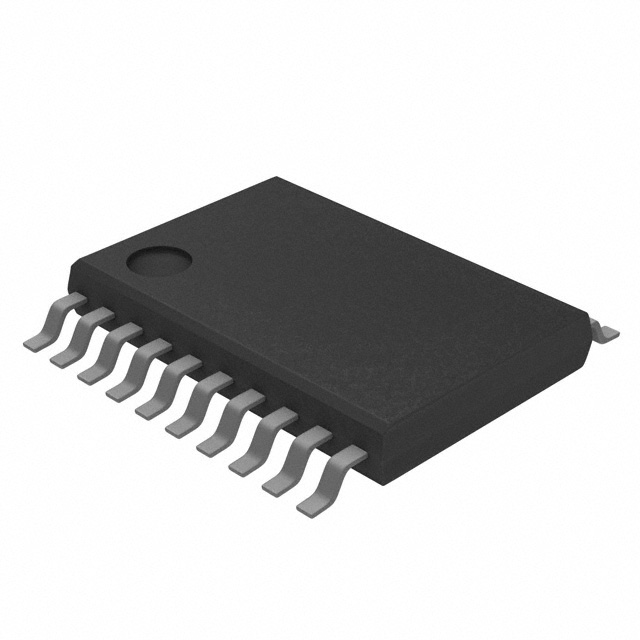

封装 TSSOP-20 TSSOP-20 TSSOP-20

频率 24 MHz - 24 MHz

电源电压(DC) 5.00 V 4.50V ~ 5.50V 5.00 V

输出接口数 - 8 8

电路数 8 8 8

通道数 8 8 8

时钟频率 30 MHz - 30 MHz

位数 8 - 8

极性 Non-Inverting - Non-Inverting

输入电容 10 pF - 10 pF

输入数 - - 8

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

电源电压 4.5V ~ 5.5V - 4.5V ~ 5.5V

电源电压(Max) 5.5 V 5.5 V 5.5 V

电源电压(Min) 4.5 V 4.5 V 4.5 V

传送延迟时间 - 41.0 ns -

电压波节 - 5.00 V -

输出电流驱动 - -1.00 mA -

长度 6.5 mm 6.5 mm 6.5 mm

宽度 4.4 mm 4.4 mm 4.4 mm

高度 0.9 mm 1.15 mm 0.9 mm

封装 TSSOP-20 TSSOP-20 TSSOP-20

工作温度 -40℃ ~ 85℃ 40℃ ~ 85℃ -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 - EAR99
