TSW-109-07-G-D、TSW-109-07-T-D、2318-6221-TG对比区别

高亮显示差异参数

型号 TSW-109-07-G-D TSW-109-07-T-D 2318-6221-TG

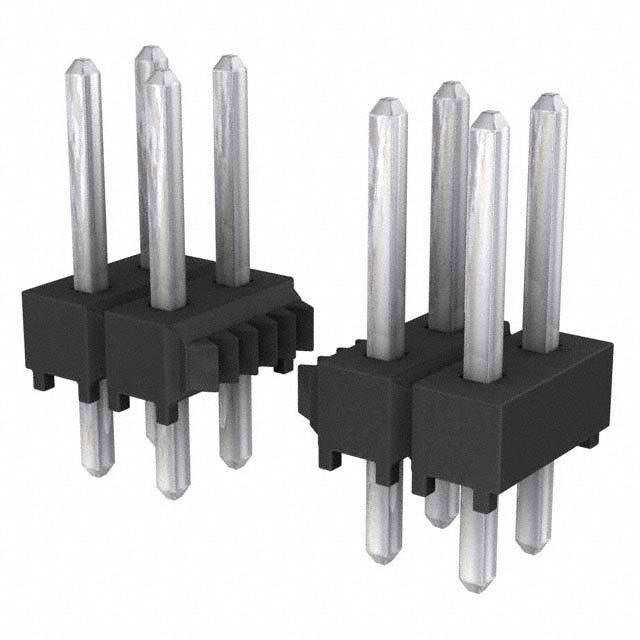

描述 SAMTEC TSW-109-07-G-D Board-To-Board Connector, 2.54mm, 18Contacts, Header, TSW Series, Through Hole, 2Rows板至板连接, 2.54 mm, 18 触点, 针座, TSW Series, 通孔安装, 2 排集管和线壳 18/2R/PS HDR/STR.318 .120/10 MIN/90:10

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) 3M

分类 板对板连接器板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

极性 Male Male Male

额定电流 - - 3 A

排数 2 2 2

针脚数 18 18 18

触点数 18 18 -

触点电镀 Gold Tin -

额定电流(Max) 6.3A/触头 6.3A/触头 -

工作温度(Max) 125 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压(Max) 550 VAC 550 VAC -

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

工作温度 -55℃ ~ 125℃ -55℃ ~ 105℃ -55℃ ~ 105℃

外壳颜色 Black Black -

颜色 Black Black -

外壳材质 Plastic Plastic -

产品生命周期 Active Active Active

包装方式 Bag Bag -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

长度 22.9 mm 22.9 mm -

宽度 5.08 mm 5.08 mm -

高度 8.38 mm 8.38 mm -

引脚间距 2.54 mm 2.54 mm -
