90130-1108、90130-1208、5-103168-2对比区别

高亮显示差异参数

型号 90130-1108 90130-1208 5-103168-2

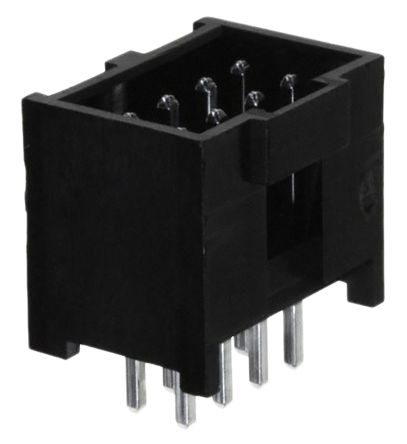

描述 MOLEX  90130-1108  线至板连接器, 带护罩, C-Grid III 90130系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排MOLEX  90130-1208  线至板连接器, 垂直, C-Grid III 90130系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排AMP FROM TE CONNECTIVITY  5-103168-2  线至板连接器, 垂直, AMPMODU Mod II系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Molex (莫仕) Molex (莫仕) TE Connectivity (泰科)

分类 板对板连接器线对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 8 8 8

极性 Male Male Male

触点电镀 Tin Gold, Gold over Nickel Gold, Tin, Tin over Nickel

额定电压(DC) 350 V 350 V -

额定电流 3 A 3 A 3 A

排数 2 2 2

灼热丝测试标准 Non-Compliant Non-Compliant -

无卤素状态 Not Low Halogen Not Low Halogen -

方向 Vertical Vertical Vertical

电路数 8 8 -

针脚数 8 8 8

拔插次数 30 100 -

额定电流(Max) 3A/触头 3A/触头 3A/触头

工作温度(Max) 125 ℃ 125 ℃ 105 ℃

工作温度(Min) -55 ℃ -55 ℃ -65 ℃

额定电压 350VAC, 350VDC 350VAC, 350VDC -

额定电压(AC) - 350 V 250 V

绝缘电阻 - 5.00 GΩ 500 MΩ

易燃性等级 - - UL 94 V-0

安装角度 - - 180 °

接触电阻 - 20.0 mΩ -

长度 12.88 mm 12.88 mm 13.0 mm

宽度 9.75 mm 9.75 mm 11.2 mm

高度 10.9 mm 10.9 mm 11.17 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Brass Brass Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 105℃

外壳材质 Polyester Polyester Thermoplastic

材质 - Polyester Thermoplastic

产品生命周期 Active Active Active

包装方式 Tray Tray Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

ELV标准 - - Compliant

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99

HTS代码 - - 8536694040
