68016-536H、M20-9963645、M20-9963646对比区别

高亮显示差异参数

型号 68016-536H M20-9963645 M20-9963646

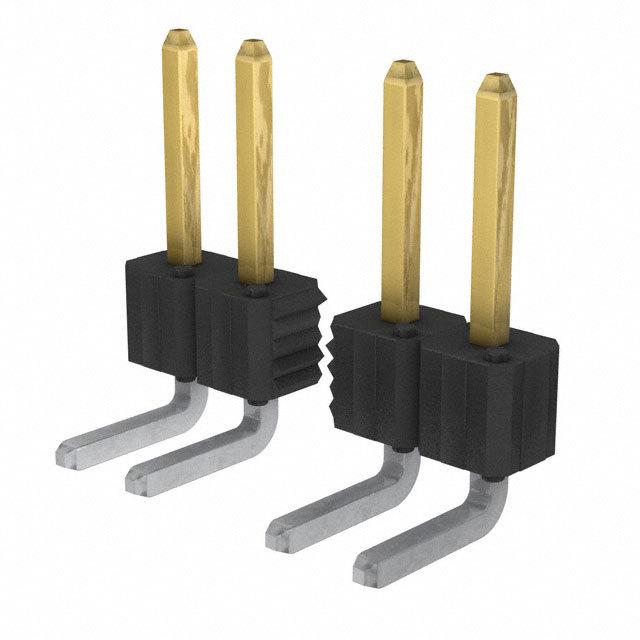

描述 Conn Unshrouded Header HDR 36POS 2.54mm Solder RA Thru-Hole BagHARWIN  M20-9963645  板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN  M20-9963646  板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排

数据手册 ---

制造商 FCI Electronics (法马通) Harwin Harwin

分类 插头插座板对板连接器板对板连接器

安装方式 Solder Through Hole Through Hole

引脚间距 - 2.54 mm 2.54 mm

触点数 - 36 36

极性 Male Male Male

触点电镀 - Gold Tin

额定电压(AC) - 750 V 750 V

额定电流 3 A 3 A 3 A

绝缘电阻 5000 MΩ 10000 MΩ 10000 MΩ

排数 1 1 1

针脚数 36 36 36

接触电阻 - 15 mΩ 20 mΩ

拔插次数 - 300 50

额定电流(Max) - 3 A 3 A

工作温度(Max) - 105 ℃ 105 ℃

工作温度(Min) - -40 ℃ -40 ℃

接触电阻(Max) - 25 mΩ 30 mΩ

额定电压 1.5 kV 750VAC, 750VDC -

长度 - - 91.44 mm

宽度 - - 10.9 mm

高度 - 2.54 mm 2.54 mm

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 - Black Black

触点材质 Phosphor Bronze Brass Phosphor Bronze

工作温度 - -40℃ ~ 105℃ -40℃ ~ 105℃

颜色 Black Black -

产品生命周期 - Active Active

包装方式 Bulk Bag Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 2015/12/17
