MINI-SZH-002T-P0.5、SZH-002T-P0.5对比区别
型号 MINI-SZH-002T-P0.5 SZH-002T-P0.5

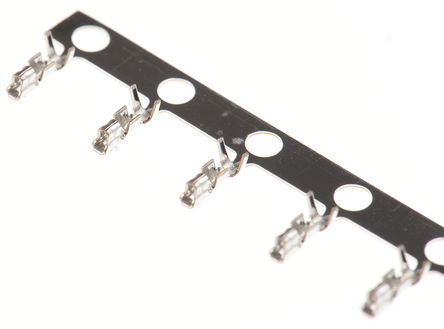

描述 1.5 mm JST ZH 连接器系列压接触点1.5 mm 节距 JST ZH 触点设计包括一道表面凹痕，即使在振动或失真的情况下也可以提供持续的正极连接，对支柱管座的阻抗较低。 小型卷装，库存号 762-0951 和 762-0960，包含 500 个触点。 预接线 SZH-003T-P0.5 触点的电缆组件： 820-1630 长 150 mm，两端带 ZH 触点。 820-1649 长 300 mm，两端带 ZH 触点。### 注关于 ZH 外壳的信息，请参见库存号 762-0844（典型）。 关于 ZH 压接工具的信息，请参见库存号 762-0957（典型）。### 认可UL 认证 E60389 CSA 认证 LR20812 TUV 认证 R9351092### 1.5 mm 线到板 - JST ZH 连接器JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。JST (JAPAN SOLDERLESS TERMINALS) SZH-002T-P0.5 触芯, ZH系列, 母, 压接, 26 AWG, 镀锡触芯, JST ZH Series Housings
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 压接触点及配件压接触点及配件
封装 - -
触点数 - 1
极性 Female Female
线规 26AWG ~ 28AWG 26AWG ~ 28AWG
触点电镀 - Tin
额定电流 - 1.00 A
接触电阻 - 30 mΩ
额定电流(Max) - 1 A
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -25 ℃ -25 ℃
接触电阻(Max) 20 mΩ 30 mΩ
长度 - 4 mm
宽度 - 1.1 mm
高度 - 1.8 mm
封装 - -
触点材质 Phosphor Copper Phosphor Bronze
产品生命周期 Active Active
包装方式 - Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
