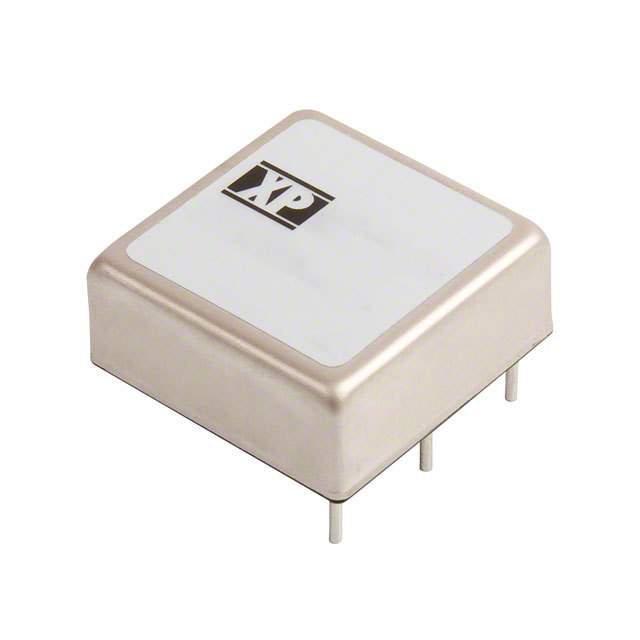

JCM1548S05
数据手册.pdf
XP Power
电源器件
JCM1548S05中文资料参数规格
技术参数
电源电压DC 48.0 V
额定功率 15 W
输出接口数 1
输入电压DC 36V ~ 75V
输出电压 5 VDC
输出电流 3.00 A
输出功率 15 W
隔离电压 1.6 kV
输入电压Max 75 V
输入电压Min 36 V
输入电压DC Max 75 V
输入电压DC Min 36 v
输出电流Max 3 A
输出功率Max 15 W
输入电压 36VDC ~ 75VDC
封装参数
安装方式 Through Hole
封装 DIP-6
外形尺寸
宽度 25.4 mm
高度 9.9 mm
封装 DIP-6
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
制造应用 ITE（商业）, 直流/直流转换器, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
JCM1548S05引脚图与封装图
暂无图片
在线购买JCM1548S05
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| JCM1548S05 | XP Power | XP POWER JCM1548S05 直流/直流转换器 隔离式板载, 2:1输入, DIP, 固定, 通孔安装, 15 W, 5 V, 3 A | 搜索库存 |
替代型号JCM1548S05
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： JCM1548S05 品牌： XP Power 封装： 5V 3A 15W | 当前型号 | XP POWER JCM1548S05 直流/直流转换器 隔离式板载, 2:1输入, DIP, 固定, 通孔安装, 15 W, 5 V, 3 A | 当前型号 |
| 型号： THN 15-4811WI 品牌： Traco Electronic 封装： 5V 3A 15W | 功能相似 | TRACOPOWER THN 15-4811WI 直流/直流转换器 隔离式板载, 紧凑, DIP, 固定, 通孔安装, 15 W, 5 V, 3 A | JCM1548S05和THN 15-4811WI的区别 |
| 型号： THN 15-4811 品牌： Traco Electronic 封装： | 功能相似 | Traco 15W 单输出调节隔离直流到直流转换器 - THN15 系列15W 单输出调节隔离高性能直流到直流转换器模块具有高功率密度、紧凑设计和宽输入电压范围。 这些高性能直流到直流转换器模块高效，工作温度范围 -40°c 至 +85°C（额定值会降低）。 这些直流到直流转换器模块的典型应用包括移动设备、仪器仪表、通信及工业电子中的分布式供电架构。高功率密度，超微型 25.4x25.4x9.9mm 封装 2:1 宽输入电压范围 调节输出 可使用外部变阻器调整输出电压 1.5kV 输入/输出隔离 效率高达 88% 低脉动和低噪声 内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部电容器 远程开/关 过压、过载和短路保护 屏蔽金属外壳，带绝缘基板 工业标准引脚 连接数据 --- 引脚 | 单输出 1 | +Vin Vcc 2 | -Vin GND 3 | +V 输出 4 | 微调 5 | \- V 输出 6 | 远程开/关 ### 注在 70°C 以上，每 °C 降低 3% 特性。 平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。 有关配套散热器，请参见库存号 745-1247 配套共模扼流圈： THN 15-12xx：请参见库存号 745-1196 THN 15-24xx 和 THN 15-48xx 请参见库存号 745-1187### 认可CSA### 标准EN 60950-1，UL 60950-1，IEC 60950-1 ### Traco - 10W 至 15W | JCM1548S05和THN 15-4811的区别 |
