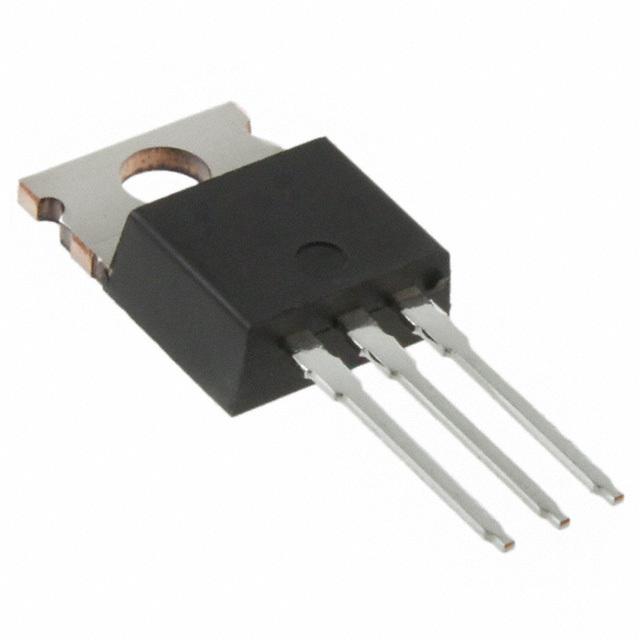

IRF9Z14
数据手册.pdf
Vishay Siliconix
分立器件
IRF9Z14中文资料参数规格
技术参数
额定电压DC -60.0 V
额定电流 -6.70 A
极性 P-Channel
耗散功率 43W Tc
漏源极电压Vds 60 V
漏源击穿电压 -60.0 V
连续漏极电流Ids -6.70 A
上升时间 63.0 ns
输入电容Ciss 270pF @25VVds
耗散功率Max 43W Tc
封装参数
安装方式 Through Hole
封装 TO-220-3
外形尺寸
封装 TO-220-3
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
IRF9Z14引脚图与封装图
暂无图片
替代型号IRF9Z14
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IRF9Z14 品牌： Vishay Siliconix 封装： TO-220 P-Channel 60V 6.7A | 当前型号 | MOSFET P-CH 60V 6.7A TO-220AB | 当前型号 |
| 型号： IRF9Z14PBF 品牌： Vishay Siliconix 封装： TO-220AB | 类似代替 | MOSFET P-CH 60V 6.7A TO-220AB | IRF9Z14和IRF9Z14PBF的区别 |
