ICL7650CPD

Maxim Integrated(美信) 主动器件

斩波稳零运算放大器 Chopper-Stabilized Op Amps

断路器（零漂移）放大器电路 - 14-PDIP

得捷:
IC OPAMP ZER-DRIFT 1CIRC 14DIP

贸泽:
Operational Amplifiers - Op Amps Integrated Circuits ICs

Chip1Stop:
SP Amp Chopper Stabilization Single ?8V 14-Pin PDIP N

罗切斯特:
SP Amp Chopper Stabilization Single Â±8V 14-Pin PDIP N

Win Source:
Chopper-Stabilized Op Amps

ICL7650CPD中文资料参数规格

技术参数

电路数 1

通道数 1

耗散功率 800 mW

共模抑制比 120 dB

转换速率 500 mV/μs

增益频宽积 2 MHz

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 2 MHz

电源电压Max 16 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.05 mm

宽度 7.62 mm

封装 PDIP-14

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ICL7650CPD引脚图与封装图

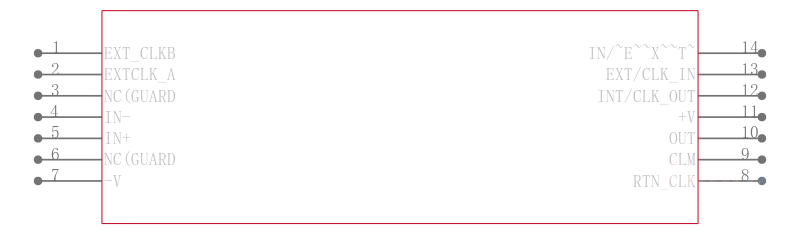

ICL7650CPD引脚图

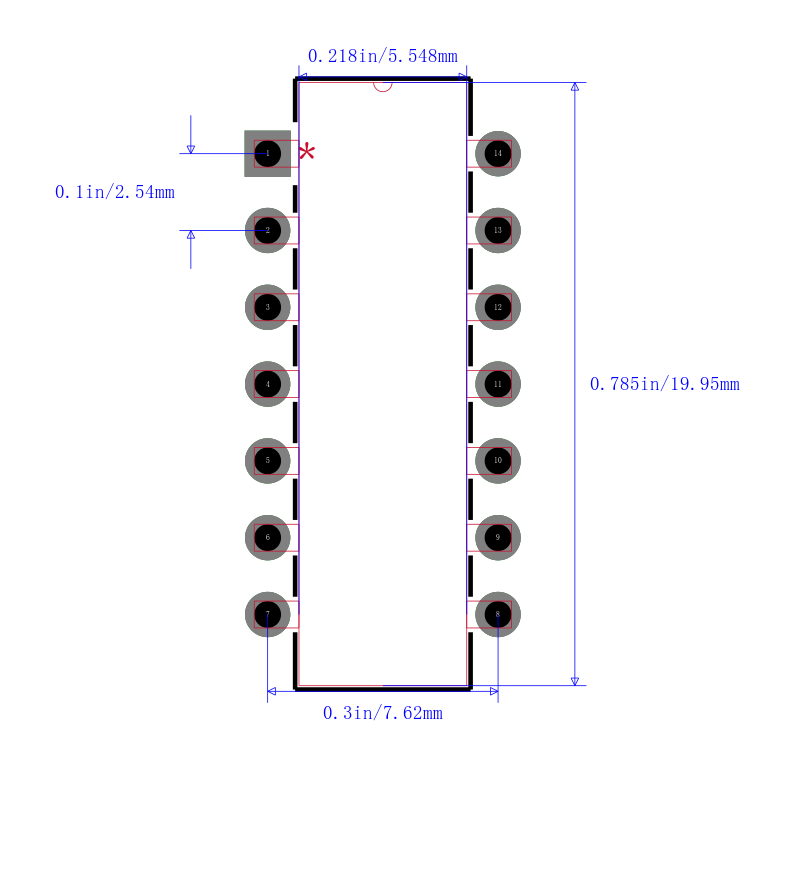

ICL7650CPD封装图

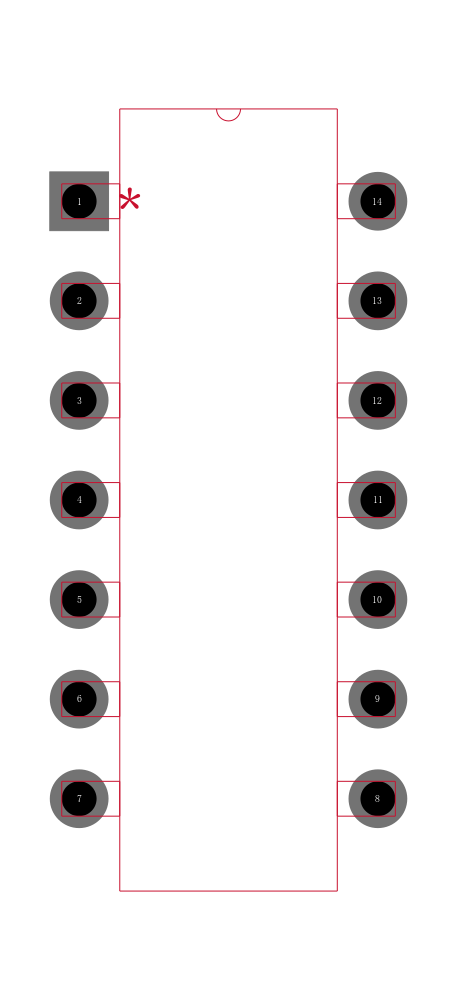

ICL7650CPD封装焊盘图

在线购买ICL7650CPD

型号	制造商	描述	购买
ICL7650CPD	Maxim Integrated 美信	斩波稳零运算放大器 Chopper-Stabilized Op Amps	搜索库存

替代型号ICL7650CPD

型号/品牌/封装	代替类型	描述	替代型号对比
型号： ICL7650CPD 品牌： Maxim Integrated 美信封装： PDIP 1Channel 14Pin	当前型号	斩波稳零运算放大器 Chopper-Stabilized Op Amps	当前型号
型号： TLC2652ACP 品牌：德州仪器封装： SOIC 1.9MHz 1Channel 8Pin	功能相似	TEXAS INSTRUMENTS TLC2652ACP 运算放大器, 单路, 1.9 MHz, 1个放大器, 3.1 V/µs, ± 1.9V 至 ± 8V, DIP, 8 引脚	ICL7650CPD和TLC2652ACP的区别
型号： TLC2652AC-8D 品牌：德州仪器封装： SOIC 1.9MHz 1Channel 8Pin	功能相似	TEXAS INSTRUMENTS TLC2652AC-8D 运算放大器, 单路, 1.9 MHz, 1个放大器, 3.1 V/µs, ± 1.9V 至 ± 8V, SOIC, 8 引脚	ICL7650CPD和TLC2652AC-8D的区别
型号： TLC2652AI-8D 品牌：德州仪器封装： SOIC 1.9MHz 1Channel 8Pin	功能相似	Texas Instruments	ICL7650CPD和TLC2652AI-8D的区别
