IPS060N03LGAKMA1
数据手册.pdfInfineon(英飞凌)
分立器件
IPS060N03LGAKMA1中文资料参数规格
技术参数
额定功率 56 W
极性 N-Channel
耗散功率 56 W
漏源极电压Vds 30 V
连续漏极电流Ids 50A
上升时间 3 ns
输入电容Ciss 2400pF @15VVds
额定功率Max 56 W
下降时间 3 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 56W Tc
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-251-3
外形尺寸
封装 TO-251-3
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
制造应用 Mainboard, VRD/VRM, Onboard charger
符合标准
RoHS标准
含铅标准 无铅
IPS060N03LGAKMA1引脚图与封装图

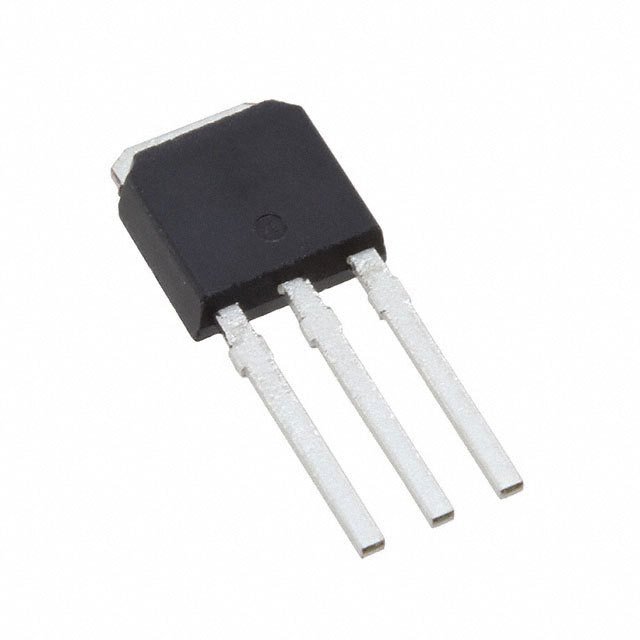

IPS060N03LGAKMA1引脚图
IPS060N03LGAKMA1封装图

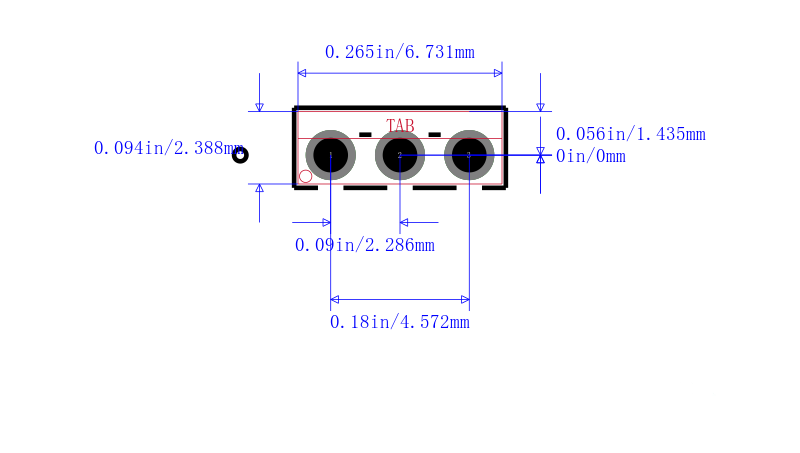

IPS060N03LGAKMA1封装焊盘图
在线购买IPS060N03LGAKMA1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| IPS060N03LGAKMA1 | Infineon 英飞凌 | TO-251 N-CH 30V 50A | 搜索库存 |
替代型号IPS060N03LGAKMA1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IPS060N03LGAKMA1 品牌： Infineon 英飞凌 封装： TO-251-3 N-Channel 30V 50A | 当前型号 | TO-251 N-CH 30V 50A | 当前型号 |
| 型号： IPS105N03LGAKMA1 品牌： 英飞凌 封装： TO-251 N-CH 30V 35A | 类似代替 | TO-251 N-CH 30V 35A | IPS060N03LGAKMA1和IPS105N03LGAKMA1的区别 |
| 型号： IPSH6N03LB G 品牌： 英飞凌 封装： TO-252 30V 50A 2.8nF | 类似代替 | MOSFET N-CH 30V 50A IPAK | IPS060N03LGAKMA1和IPSH6N03LB G的区别 |
| 型号： IPS06N03LZ G 品牌： 英飞凌 封装： TO-252 25V 50A 2.65nF | 功能相似 | MOSFET N-CH 25V 50A IPAK | IPS060N03LGAKMA1和IPS06N03LZ G的区别 |
