ICL3222ECAZ
数据手册.pdf
Intersil
英特矽尔
电子元器件分类
ICL3222ECAZ中文资料参数规格
技术参数
电源电压DC 5.50 V, 5.50 V max
供电电流 1.00 µA
数据速率 250 kbps
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 3V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
长度 7.33 mm
宽度 5.38 mm
高度 1.78 mm
封装 SSOP-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
ICL3222ECAZ引脚图与封装图

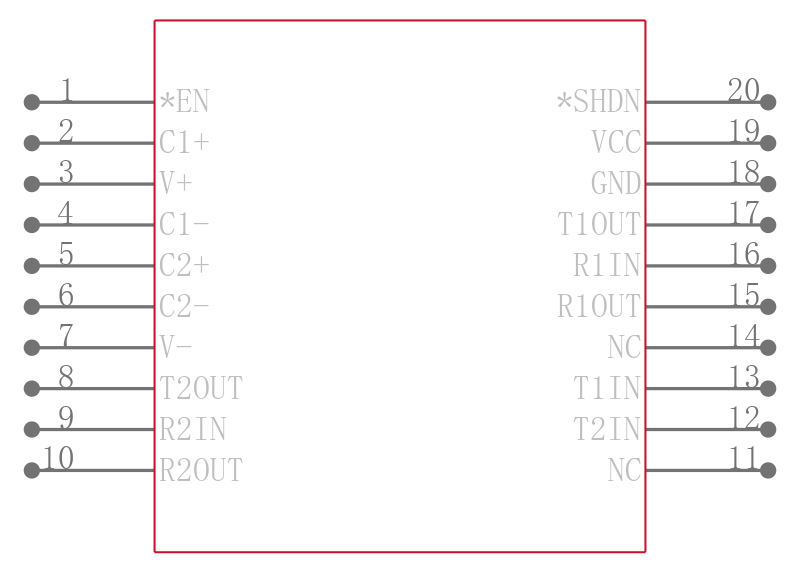

ICL3222ECAZ引脚图

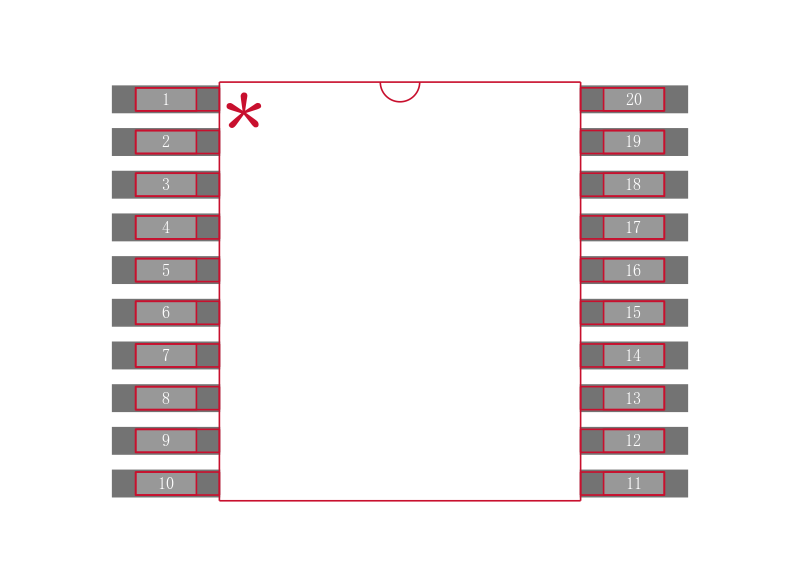

ICL3222ECAZ封装图

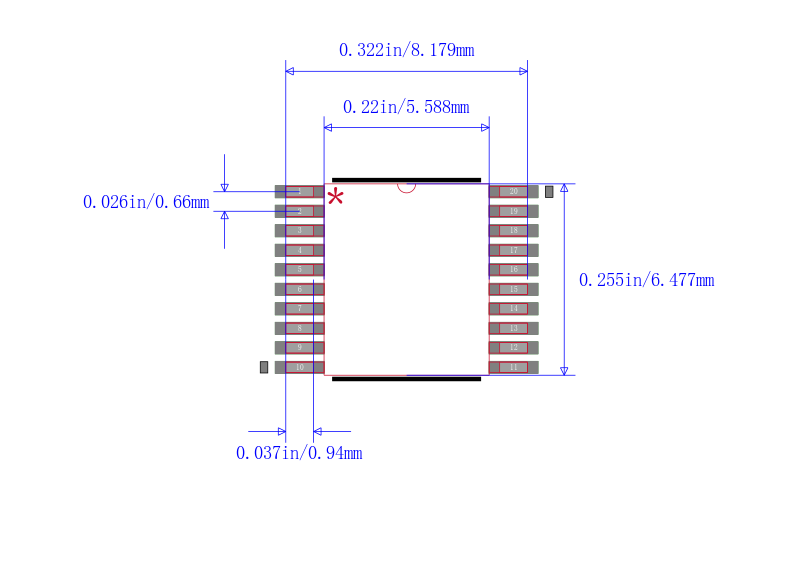

ICL3222ECAZ封装焊盘图
在线购买ICL3222ECAZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ICL3222ECAZ | Intersil 英特矽尔 | RS-232 线路驱动器和接收器，Intersil RS - 232 收发器提供多种配置，数据速率高达 1Mbps，具有 IEC61000 ESD 保护、低功率关闭模式和小型 QFN 封装等特点。 ### RS-232 线路驱动器和接收器 | 搜索库存 |
替代型号ICL3222ECAZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ICL3222ECAZ 品牌： Intersil 英特矽尔 封装： SSOP-20 20Pin 5.5V 250kbps | 当前型号 | RS-232 线路驱动器和接收器，IntersilRS - 232 收发器提供多种配置，数据速率高达 1Mbps，具有 IEC61000 ESD 保护、低功率关闭模式和小型 QFN 封装等特点。### RS-232 线路驱动器和接收器 | 当前型号 |
| 型号： ICL3222ECA 品牌： 英特矽尔 封装： 20-SSOP 20Pin 5.5V 250kbps | 完全替代 | 【 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 【15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | ICL3222ECAZ和ICL3222ECA的区别 |
| 型号： ICL3222ECAZ-T 品牌： 英特矽尔 封装： 20-SSOP 20Pin 5.5V 250kbps | 类似代替 | \+ ， - 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 +,-15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | ICL3222ECAZ和ICL3222ECAZ-T的区别 |
