ICL3232EIBZ
数据手册.pdf
Intersil
英特矽尔
电子元器件分类
ICL3232EIBZ中文资料参数规格
技术参数
电源电压DC 5.50 V, 5.50 V max
供电电流 1.00 µA
数据速率 250 kbps
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10.5 mm
宽度 7.6 mm
高度 2.35 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ICL3232EIBZ引脚图与封装图

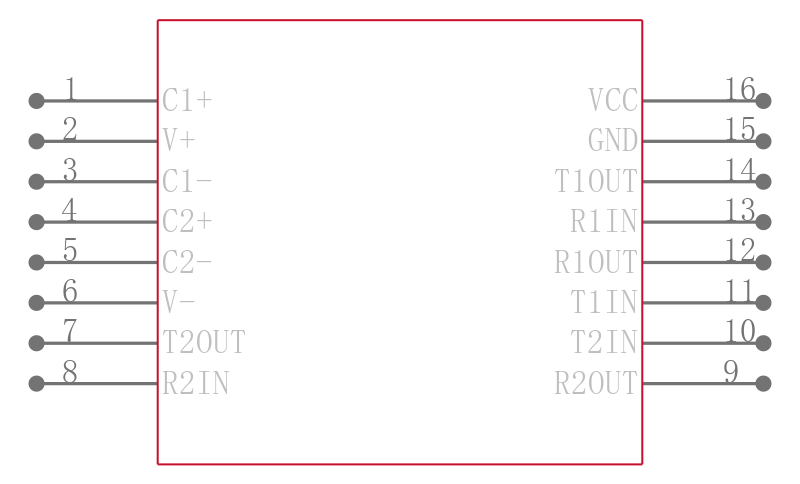

ICL3232EIBZ引脚图
ICL3232EIBZ封装图

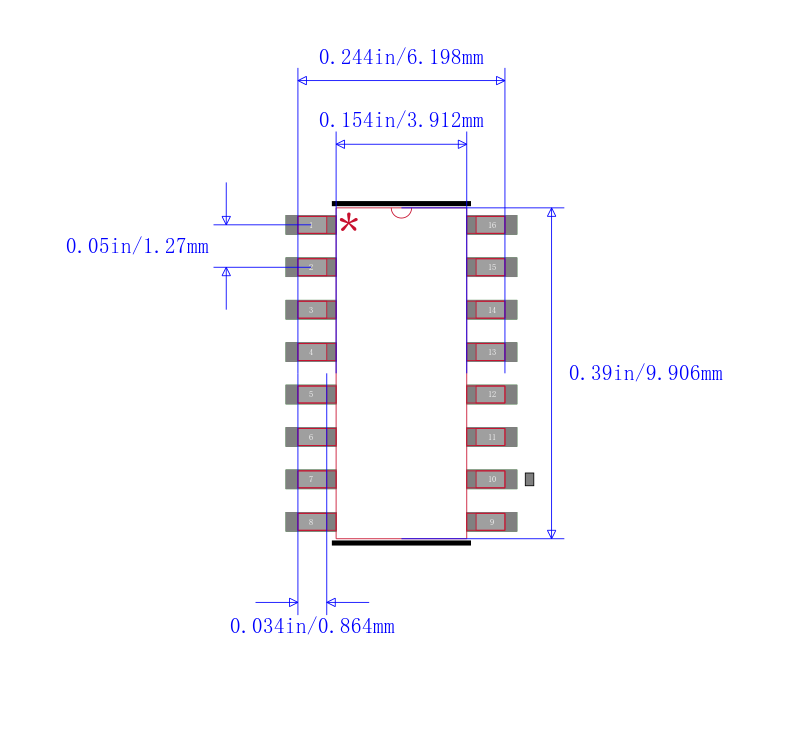

ICL3232EIBZ封装焊盘图
在线购买ICL3232EIBZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ICL3232EIBZ | Intersil 英特矽尔 | 2T/2R,工作电压为3V到5.5V,±15KV ESD保护,250kbps,RS-232收发器 | 搜索库存 |
替代型号ICL3232EIBZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ICL3232EIBZ 品牌： Intersil 英特矽尔 封装： 16SOIC 5.5V 250kbps | 当前型号 | 2T/2R,工作电压为3V到5.5V,±15KV ESD保护,250kbps,RS-232收发器 | 当前型号 |
| 型号： ICL3232EIBZ-T 品牌： 英特矽尔 封装： SOIC-Wide-16 5.5V 250kbps | 类似代替 | ±15kV ESD保护， + 3V至+ 5.5V ， 1μA ， 250kbps的， RS - 232发射器/接收器 ±15kV ESD Protected, +3V to +5.5V, 1μA, 250kbps, RS-232 Transmitters/Receivers | ICL3232EIBZ和ICL3232EIBZ-T的区别 |
| 型号： ICL3232EIB 品牌： 英特矽尔 封装： 16-SOIC 5.5V 250kbps | 类似代替 | \+ ， - 15kV ESD保护， + 3V至+ 5.5V ， 1Microamp ， 250kbps的， RS - 232发射器/接收器 +,-15kV ESD Protected, +3V to +5.5V, 1Microamp, 250kbps, RS-232 Transmitters/Receivers | ICL3232EIBZ和ICL3232EIB的区别 |
| 型号： SP3232EHCT-L/TR 品牌： 艾科嘉 封装： 16-SOIC | 类似代替 | Dual Transmitter/Receiver RS-232 16Pin SOIC W T/R | ICL3232EIBZ和SP3232EHCT-L/TR的区别 |
