ICL3232IBNZ中文资料参数规格
技术参数
电源电压DC 5.50 V, 5.50 V max
供电电流 1 mA
针脚数 16
数据速率 250 kbps
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, Portable Devices, Signal Processing, Signal Processing, Portable Devices, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
ICL3232IBNZ引脚图与封装图

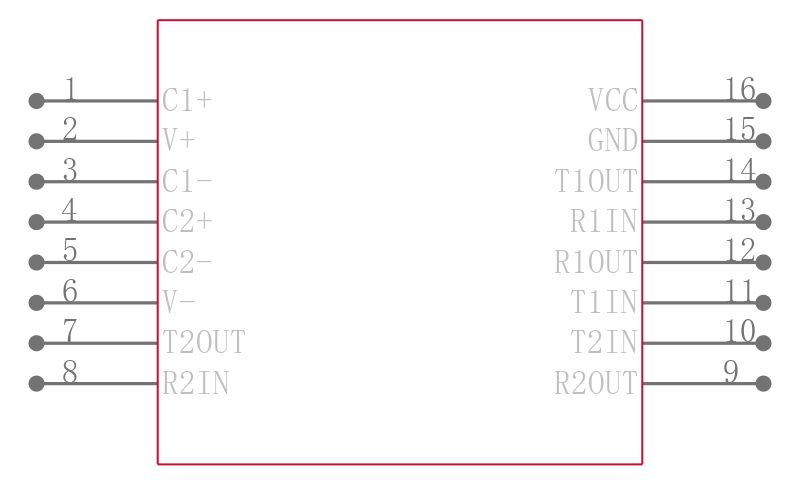

ICL3232IBNZ引脚图

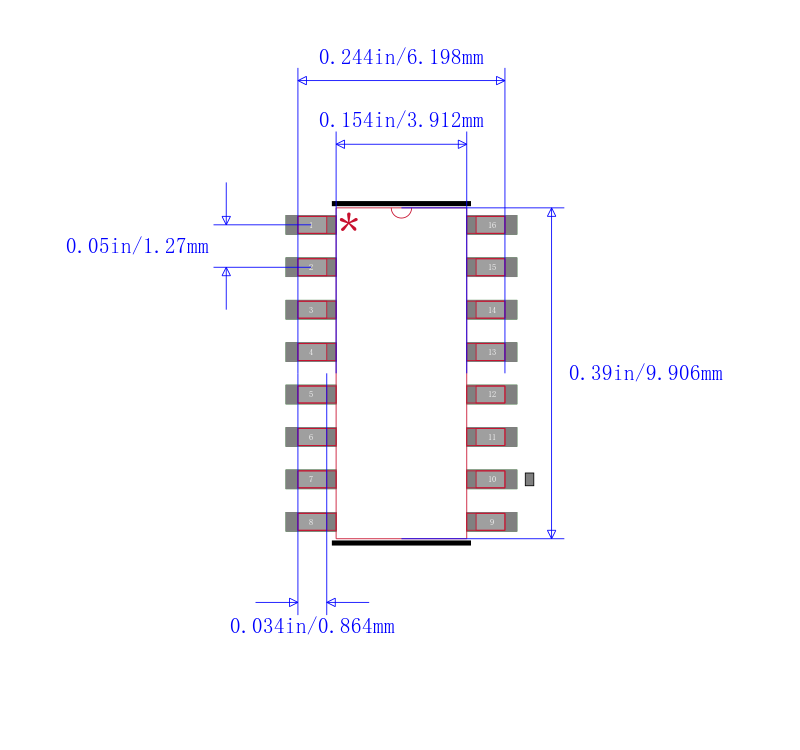

ICL3232IBNZ封装图
ICL3232IBNZ封装焊盘图
在线购买ICL3232IBNZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ICL3232IBNZ | Intersil 英特矽尔 | INTERSIL ICL3232IBNZ 芯片, 驱动器, RS232, 5.5V, SOIC-16 | 搜索库存 |
替代型号ICL3232IBNZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ICL3232IBNZ 品牌： Intersil 英特矽尔 封装： SOIC 16Pin 5.5V 250kbps | 当前型号 | INTERSIL ICL3232IBNZ 芯片, 驱动器, RS232, 5.5V, SOIC-16 | 当前型号 |
| 型号： ICL3232IBNZ-T7A 品牌： 英特矽尔 封装： 16-SOIC | 完全替代 | RS-232发送器/接收器,2R/2T | ICL3232IBNZ和ICL3232IBNZ-T7A的区别 |
| 型号： ICL3232CBNZ 品牌： 英特矽尔 封装： SOIC 16Pin 5.5V 500kbps | 类似代替 | INTERSIL ICL3232CBNZ 收发器, RS232, 2驱动器, 3V-5.5电源, SOIC-16 | ICL3232IBNZ和ICL3232CBNZ的区别 |
| 型号： ICL3232IBNZ-T 品牌： 英特矽尔 封装： SOIC 16Pin 5.5V 250kbps | 类似代替 | RS-232 线路驱动器和接收器，IntersilRS - 232 收发器提供多种配置，数据速率高达 1Mbps，具有 IEC61000 ESD 保护、低功率关闭模式和小型 QFN 封装等特点。### RS-232 线路驱动器和接收器 | ICL3232IBNZ和ICL3232IBNZ-T的区别 |
