ISL8502AIRZ中文资料参数规格
技术参数
输出接口数 1
输出电压 0.6V ~ 14V
输出电流 2 A
开关频率 500kHz ~ 1.2MHz
输入电压Max 14 V
输入电压Min 5.5 V
输出电压Max 14 V
输出电压Min 0.6 V
工作温度Max 85 ℃
工作温度Min 40 ℃
输入电压 5.5V ~ 14V
封装参数
安装方式 Surface Mount
引脚数 24
封装 QFN-24
外形尺寸
长度 4 mm
宽度 4 mm
高度 0.95 mm
封装 QFN-24
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ISL8502AIRZ引脚图与封装图

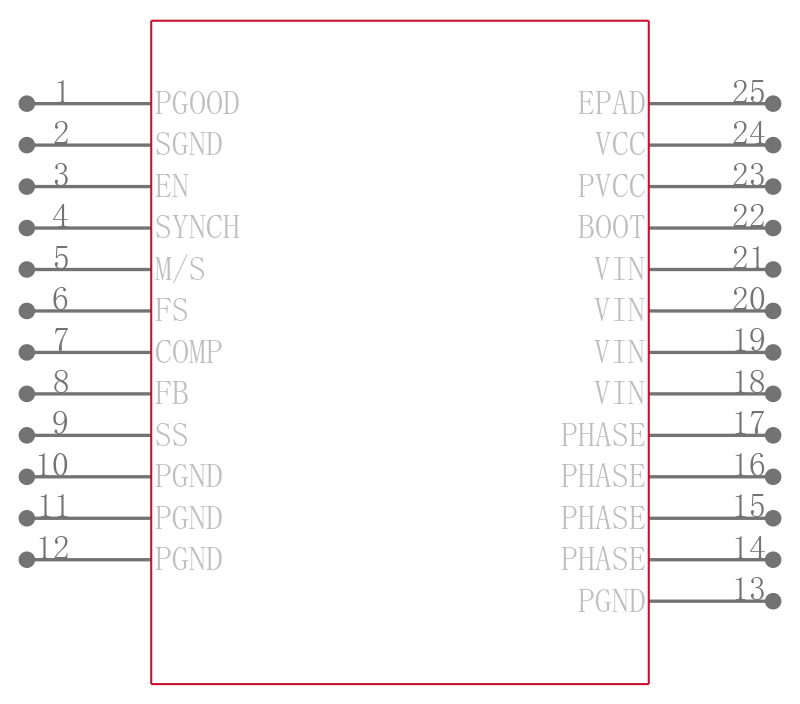

ISL8502AIRZ引脚图

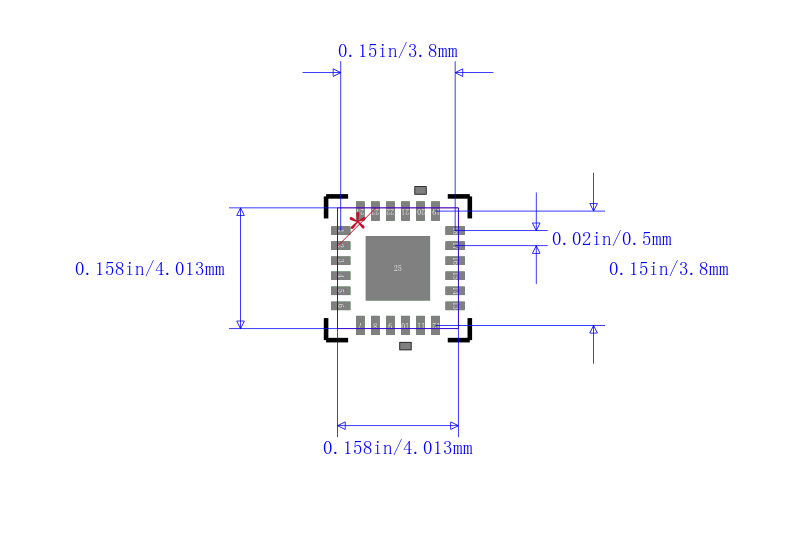

ISL8502AIRZ封装图

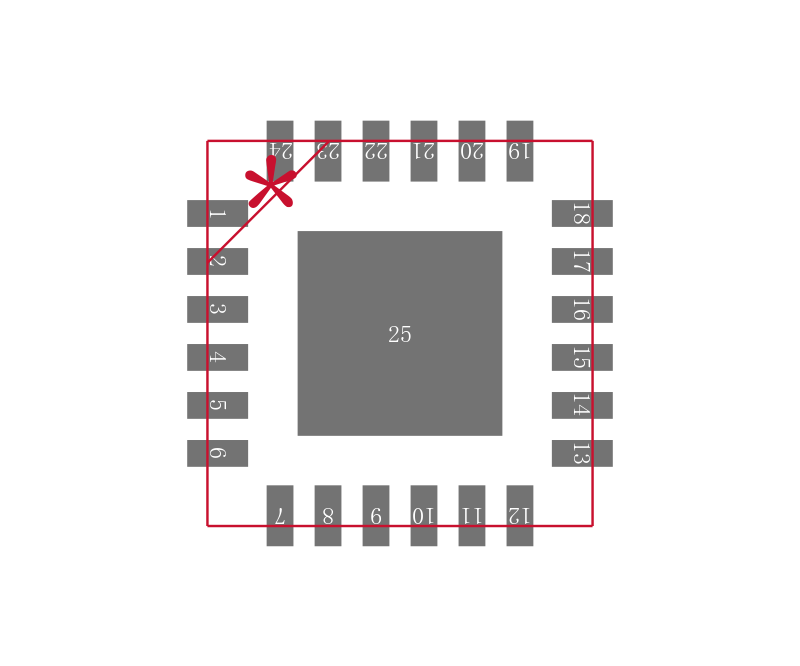

ISL8502AIRZ封装焊盘图
在线购买ISL8502AIRZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL8502AIRZ | Intersil 英特矽尔 | 2A同步降压型稳压器内置MOSFET 2A Synchronous Buck Regulator with Integrated MOSFETs | 搜索库存 |
替代型号ISL8502AIRZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL8502AIRZ 品牌： Intersil 英特矽尔 封装： QFN-EP-24 14V 24Pin | 当前型号 | 2A同步降压型稳压器内置MOSFET 2A Synchronous Buck Regulator with Integrated MOSFETs | 当前型号 |
| 型号： ISL8502AIRZ-T 品牌： 英特矽尔 封装： QFN-EP-24 | 完全替代 | 2A输出,同步降压型稳压器,内置MOSFET | ISL8502AIRZ和ISL8502AIRZ-T的区别 |
