ICL3232CBNZ

ICL3232CBNZ

数据手册.pdf
Intersil 英特矽尔 电子元器件分类

INTERSIL  ICL3232CBNZ  收发器, RS232, 2驱动器, 3V-5.5电源, SOIC-16

RS-232 线路驱动器和接收器，

RS - 232 收发器提供多种配置，数据速率高达 1Mbps，具有 IEC61000 ESD 保护、低功率关闭模式和小型 QFN 封装等特点。


得捷:
RS-232 TRANSCEIVER, 2 FUNC, 2 DR


欧时:
### RS-232 线路驱动器和接收器，IntersilRS - 232 收发器提供多种配置，数据速率高达 1Mbps，具有 IEC61000 ESD 保护、低功率关闭模式和小型 QFN 封装等特点。


安富利:
Dual Transmitter/Receiver RS-232 16-Pin SOIC N


富昌:
ICL3232 系列 250 k/bps 5.5 V RS232 双通道 发送器/接收器 - SOIC-16


Chip1Stop:
Dual Transmitter/Receiver RS-232 16-Pin SOIC N


TME:
Driver; line-RS232; RS232; Outputs:2; SO16


Verical:
Dual Transmitter/Receiver RS-232 16-Pin SOIC N Tube


Newark:
# INTERSIL  ICL3232CBNZ  Transceiver RS232, 2 Drivers, 256 Kbps, 3V-5.5V supply, SOIC-16


儒卓力:
**RS232 2T/2R 5V SO16 SMD **


罗切斯特:
Dual Transmitter/Receiver RS-232 16-Pin SOIC N


DeviceMart:
IC TXRX DUAL RS232 3-5.5V 16SOIC


Win Source:
2/2 Transceiver Full RS232 16-SOIC


ICL3232CBNZ中文资料参数规格
技术参数

电源电压DC 5.50 V, 5.50 V max

输出接口数 2

供电电流 1 mA

针脚数 16

数据速率 500 kbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

制造应用 消费电子产品, Consumer Electronics, Communications & Networking, Computers & Computer Peripherals, 便携式器材, 计算机和计算机周边, Portable Devices, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

ICL3232CBNZ引脚图与封装图

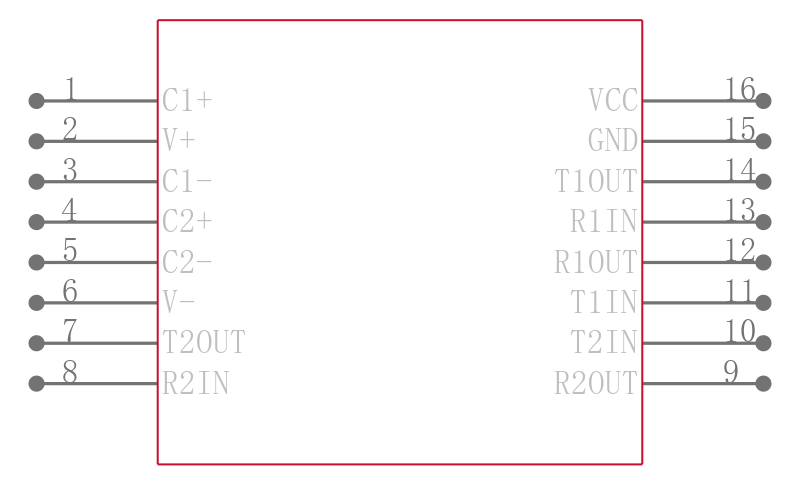

ICL3232CBNZ引脚图

ICL3232CBNZ引脚图

ICL3232CBNZ封装图

ICL3232CBNZ封装图

ICL3232CBNZ封装焊盘图

ICL3232CBNZ封装焊盘图

在线购买ICL3232CBNZ
型号 制造商 描述 购买
ICL3232CBNZ Intersil 英特矽尔 INTERSIL  ICL3232CBNZ  收发器, RS232, 2驱动器, 3V-5.5电源, SOIC-16 搜索库存
替代型号ICL3232CBNZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ICL3232CBNZ

品牌： Intersil 英特矽尔

封装： SOIC 16Pin 5.5V 500kbps

当前型号

INTERSIL  ICL3232CBNZ  收发器, RS232, 2驱动器, 3V-5.5电源, SOIC-16

当前型号

型号： ICL3232IBNZ

品牌： 英特矽尔

封装： SOIC 16Pin 5.5V 250kbps

类似代替

INTERSIL  ICL3232IBNZ  芯片, 驱动器, RS232, 5.5V, SOIC-16

ICL3232CBNZ和ICL3232IBNZ的区别

型号： ICL3232CBNZ-T

品牌： 英特矽尔

封装： SOIC 16Pin 5.5V 250kbps

类似代替

1微安电源电流， 3V至5.5V ， 250kbps的， RS - 232发射器/接收器 One Microamp Supply-Current, 3V to 5.5V, 250kbps, RS-232 Transmitters/Receivers

ICL3232CBNZ和ICL3232CBNZ-T的区别

型号： ICL3232CBN

品牌： 英特矽尔

封装： SOIC 16Pin 5.5V 250kbps

类似代替

1微安电源电流， + 3V至+ 5.5V ， 250kbps的， RS - 232发射器/接收器 One Microamp Supply-Current, +3V to +5.5V, 250kbps, RS-232 Transmitters/Receivers

ICL3232CBNZ和ICL3232CBN的区别
