ISL8120IRZEC
数据手册.pdf
Intersil
英特矽尔
主动器件
ISL8120IRZEC中文资料参数规格
技术参数
输出接口数 2
输出电压 0.6V ~ 19.8V
输出电流 60 A
开关频率 150kHz ~ 1.5MHz
最大占空比 0.9
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 22V
封装参数
安装方式 Surface Mount
封装 QFN-32
外形尺寸
长度 5 mm
宽度 5 mm
高度 0.95 mm
封装 QFN-32
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ISL8120IRZEC引脚图与封装图

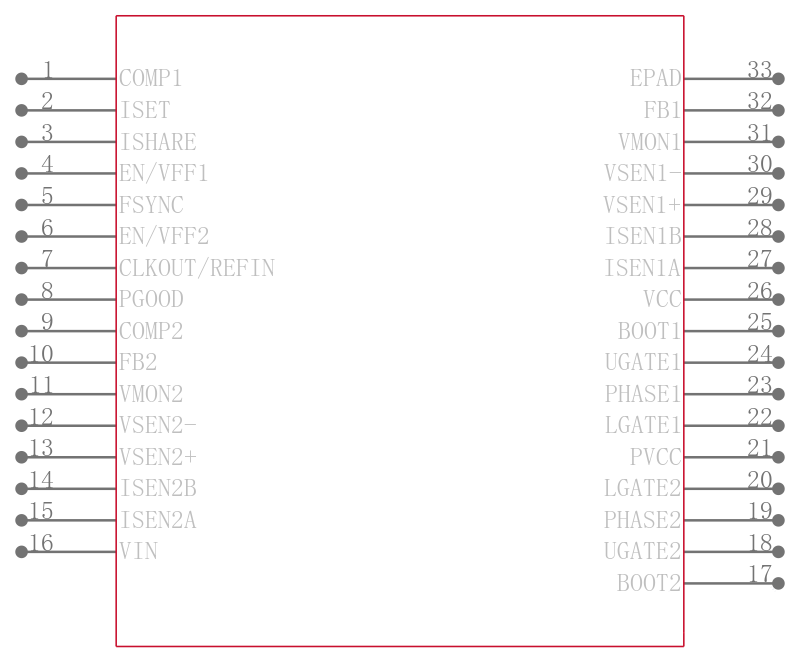

ISL8120IRZEC引脚图

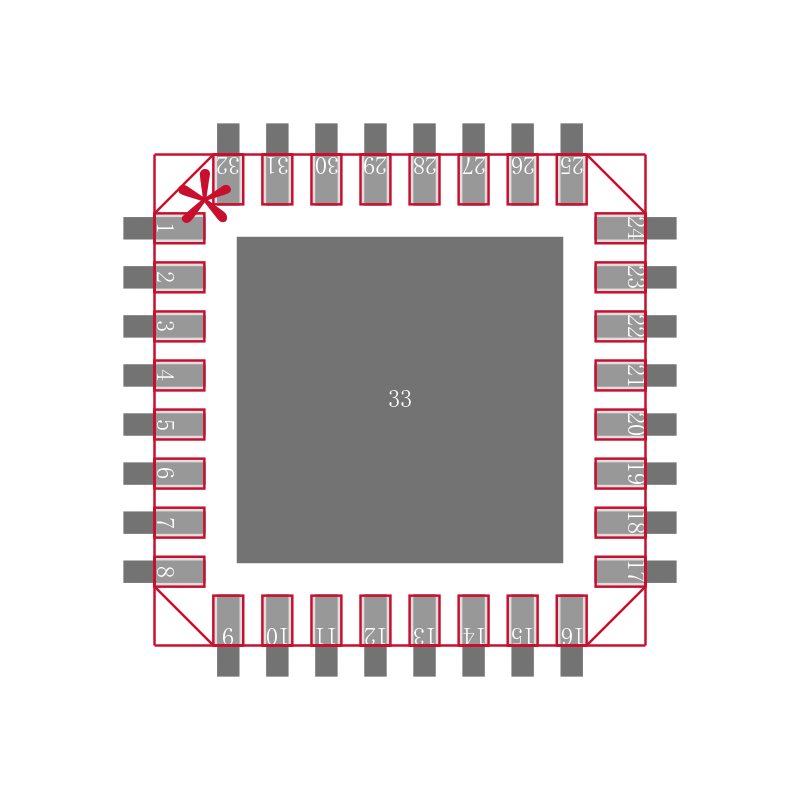

ISL8120IRZEC封装图

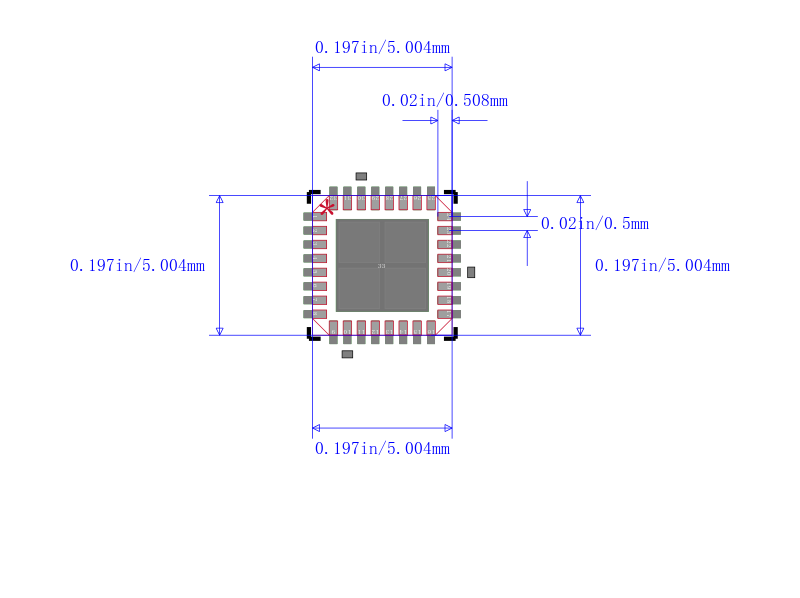

ISL8120IRZEC封装焊盘图
在线购买ISL8120IRZEC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL8120IRZEC | Intersil 英特矽尔 | 双/ n相降压PWM控制器，集成驱动器 Dual/n-Phase Buck PWM Controller with Integrated Drivers | 搜索库存 |
替代型号ISL8120IRZEC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL8120IRZEC 品牌： Intersil 英特矽尔 封装： QFN | 当前型号 | 双/ n相降压PWM控制器，集成驱动器 Dual/n-Phase Buck PWM Controller with Integrated Drivers | 当前型号 |
| 型号： ISL8120IRZ 品牌： 英特矽尔 封装： QFN-EP-32 32Pin | 类似代替 | N相PWM降压控制器带集成驱动 | ISL8120IRZEC和ISL8120IRZ的区别 |
| 型号： ISL8126IRZ 品牌： 英特矽尔 封装： QFN-EP-32 | 功能相似 | 双/ n相降压PWM控制器，集成驱动器 Dual/n-Phase Buck PWM Controller with Integrated Drivers | ISL8120IRZEC和ISL8126IRZ的区别 |
| 型号： ISL8121IRZ-T 品牌： 瑞萨电子 封装： | 功能相似 | 降压型 4.9V~5.5V 2MHz | ISL8120IRZEC和ISL8121IRZ-T的区别 |
