ISL6522BCBZ
数据手册.pdf
Intersil
英特矽尔
主动器件
ISL6522BCBZ中文资料参数规格
技术参数
电源电压DC 12.0 V
输出接口数 1
输出电压 0.8V ~ 12V
输出电流 500 mA
静态电流 50.0 µA
开关频率 200 kHz
最大占空比 1
电源电压 10.8V ~ 13.2V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ISL6522BCBZ引脚图与封装图

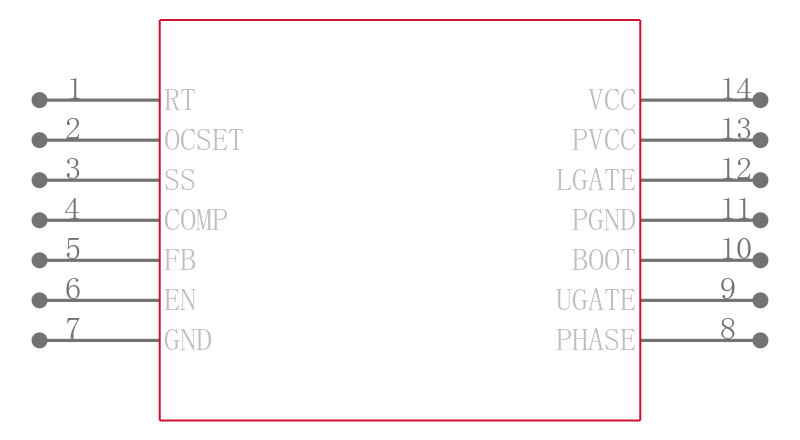

ISL6522BCBZ引脚图
ISL6522BCBZ封装图
ISL6522BCBZ封装焊盘图
在线购买ISL6522BCBZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL6522BCBZ | Intersil 英特矽尔 | 降压和同步整流器脉宽调制（ PWM ）控制器 Buck and Synchronous Rectifier Pulse-Width Modulator PWM Controller | 搜索库存 |
替代型号ISL6522BCBZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL6522BCBZ 品牌： Intersil 英特矽尔 封装： SOIC 14Pin | 当前型号 | 降压和同步整流器脉宽调制（ PWM ）控制器 Buck and Synchronous Rectifier Pulse-Width Modulator PWM Controller | 当前型号 |
| 型号： ISL6522BIBZ-T 品牌： 英特矽尔 封装： SOIC 14Pin | 完全替代 | 降压和同步整流器脉宽调制（ PWM ）控制器 Buck and Synchronous Rectifier Pulse-Width Modulator PWM Controller | ISL6522BCBZ和ISL6522BIBZ-T的区别 |
| 型号： ISL6522BIBZ 品牌： 英特矽尔 封装： SOIC 14Pin | 完全替代 | 降压和同步整流器脉宽调制（ PWM ）控制器 Buck and Synchronous Rectifier Pulse-Width Modulator PWM Controller | ISL6522BCBZ和ISL6522BIBZ的区别 |
| 型号： ISL6522BIB-T 品牌： 英特矽尔 封装： | 完全替代 | 降压和同步整流器脉宽调制（ PWM ）控制器 Buck and Synchronous Rectifier Pulse-Width Modulator PWM Controller | ISL6522BCBZ和ISL6522BIB-T的区别 |
