ISL97642IRTZ
数据手册.pdf
Intersil
英特矽尔
主动器件
ISL97642IRTZ中文资料参数规格
技术参数
输出接口数 1
输出电压 3V ~ 18V
供电电流 5 mA
开关频率 1350 kHz
输入电压Max 5.5 V
输入电压Min 2.6 V
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 2.6V ~ 5.5V
封装参数
安装方式 Surface Mount
封装 WFQFN-32
外形尺寸
长度 5 mm
宽度 5 mm
高度 0.73 mm
封装 WFQFN-32
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 LCD 电视机/监控器
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ISL97642IRTZ引脚图与封装图

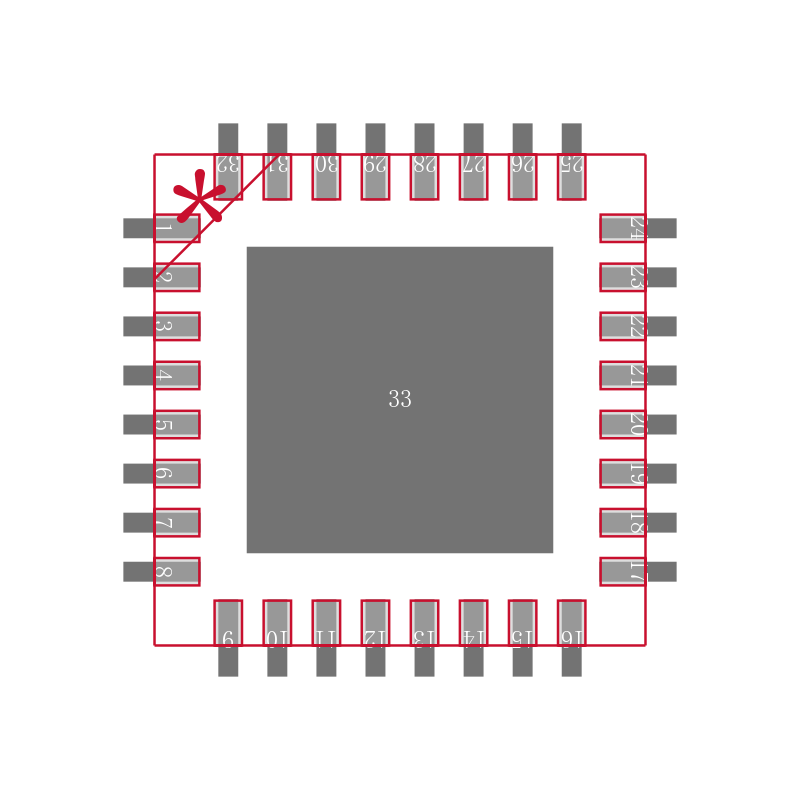

ISL97642IRTZ引脚图

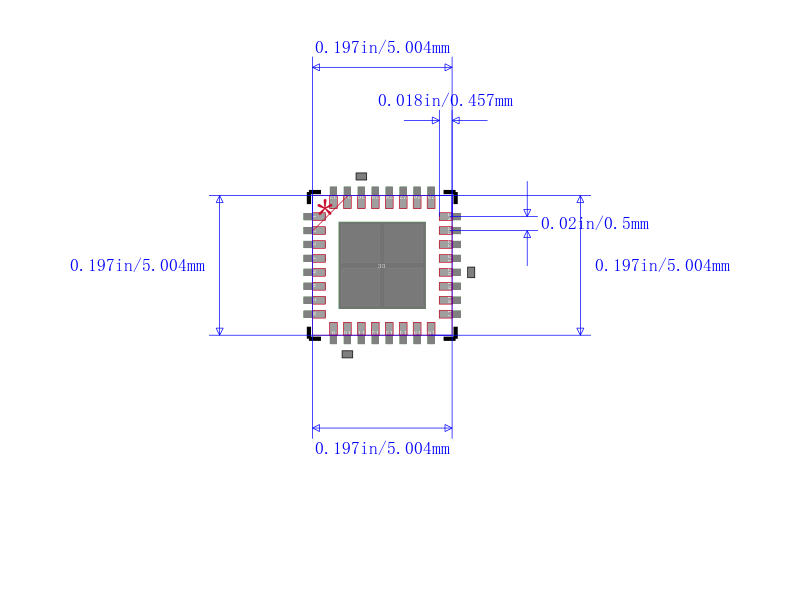

ISL97642IRTZ封装图
ISL97642IRTZ封装焊盘图
在线购买ISL97642IRTZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL97642IRTZ | Intersil 英特矽尔 | TFT -LCD的DC / DC带有集成放大器 TFT-LCD DC/DC with Integrated Amplifiers | 搜索库存 |
替代型号ISL97642IRTZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL97642IRTZ 品牌： Intersil 英特矽尔 封装： 32-WFQFN | 当前型号 | TFT -LCD的DC / DC带有集成放大器 TFT-LCD DC/DC with Integrated Amplifiers | 当前型号 |
| 型号： ISL97642IRTZ-T 品牌： 英特矽尔 封装： 32-WFQFN | 完全替代 | Conv DC-DC 2.6V to 5.5V Step Up Single-Out 3V to 18V 3.3A 32Pin TQFN EP T/R | ISL97642IRTZ和ISL97642IRTZ-T的区别 |
| 型号： ISL97642IRTZ-TK 品牌： 英特矽尔 封装： | 类似代替 | Conv DC-DC 2.6V to 5.5V Step Up Single-Out 3V to 18V 3.3A 32Pin TQFN EP T/R | ISL97642IRTZ和ISL97642IRTZ-TK的区别 |
| 型号： ISL97645AIRZ 品牌： 英特矽尔 封装： | 功能相似 | 提升+ VON片+ VCOM Boost + VON Slice + VCOM | ISL97642IRTZ和ISL97645AIRZ的区别 |
