ISL6614CBZA-T中文资料参数规格
技术参数
电源电压DC 13.2V max
上升/下降时间 26ns, 18ns
输出接口数 4
输出电流 3 A
耗散功率 1 W
上升时间 26 ns
下降时间 18 ns
工作温度Max 85 ℃
工作温度Min 0 ℃
电源电压 10.8V ~ 13.2V
电源电压Max 13.2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.9 mm
高度 1.5 mm
封装 SOIC-14
物理参数
工作温度 0℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ISL6614CBZA-T引脚图与封装图

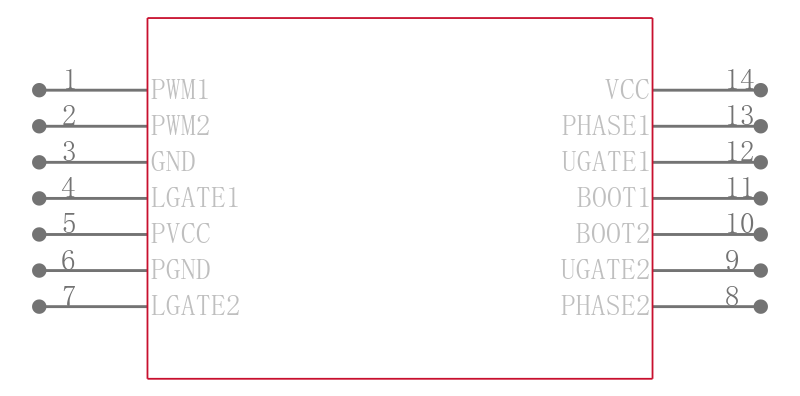

ISL6614CBZA-T引脚图

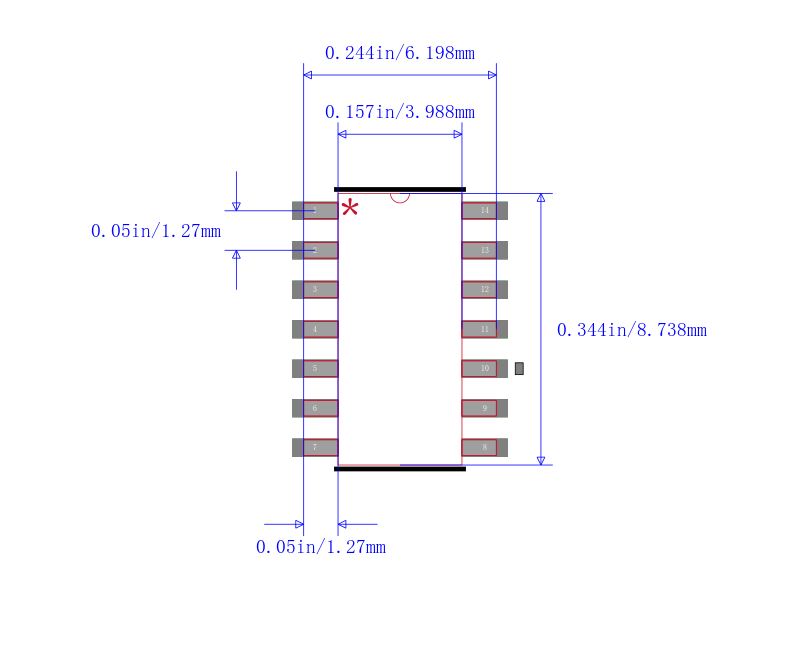

ISL6614CBZA-T封装图
ISL6614CBZA-T封装焊盘图
在线购买ISL6614CBZA-T
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ISL6614CBZA-T | Intersil 英特矽尔 | 有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features | 搜索库存 |
替代型号ISL6614CBZA-T
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ISL6614CBZA-T 品牌： Intersil 英特矽尔 封装： SOIC 13.2V 14Pin | 当前型号 | 有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features | 当前型号 |
| 型号： ISL6614CBZ-T 品牌： 英特矽尔 封装： | 完全替代 | 有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features | ISL6614CBZA-T和ISL6614CBZ-T的区别 |
| 型号： ISL6614CBZA 品牌： 英特矽尔 封装： SOIC-14 13.2V 14Pin | 完全替代 | 有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features | ISL6614CBZA-T和ISL6614CBZA的区别 |
| 型号： ISL6614CBZ 品牌： 英特矽尔 封装： SOIC-14 5V 14Pin | 类似代替 | 有保护功能的双高级同步整流降压MOSFET驱动器 Dual Advanced Synchronous Rectified Buck MOSFET Drivers with Protection Features | ISL6614CBZA-T和ISL6614CBZ的区别 |
