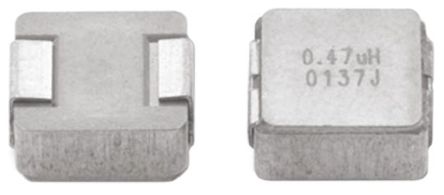

IHLP2525CZERR47M01中文资料参数规格
技术参数
额定电流 17.5 A
容差 ±20 %
电感 470 nH
电阻 4.00 mΩ
屏蔽 Yes
电感公差 ±20 %
测试频率 100 KHz
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 0.0042 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 2525
外形尺寸
长度 6.86 mm
宽度 6.72 mm
高度 3 mm
封装 2525
物理参数
工作温度 -55℃ ~ 125℃
其他
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
IHLP2525CZERR47M01引脚图与封装图
IHLP2525CZERR47M01引脚图
IHLP2525CZERR47M01封装焊盘图
在线购买IHLP2525CZERR47M01
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| IHLP2525CZERR47M01 | Vishay Semiconductor 威世 | VISHAY IHLP2525CZERR47M01 电感, 屏蔽, 470nH, 26A, SMD, 整卷 | 搜索库存 |
替代型号IHLP2525CZERR47M01
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IHLP2525CZERR47M01 品牌： Vishay Semiconductor 威世 封装： 470nH 17.5A | 当前型号 | VISHAY IHLP2525CZERR47M01 电感, 屏蔽, 470nH, 26A, SMD, 整卷 | 当前型号 |
| 型号： HM72B-06R47LFTR13 品牌： TT Electronics/BI 封装： 470nH | 类似代替 | BI TECHNOLOGIES / TT ELECTRONICS HM72B-06R47LFTR13 表面贴装功率电感器, HM72B系列, 470 nH, ± 20%, 屏蔽, 4200 µohm, 16.1 A | IHLP2525CZERR47M01和HM72B-06R47LFTR13的区别 |
| 型号： SRP7030-R47M 品牌： 伯恩斯 封装： 470nH 17.5A | 功能相似 | BOURNS SRP7030-R47M 表面贴装功率电感器, SRP7030系列, 470 nH, ± 20%, 屏蔽, 4500 µohm, 17 A | IHLP2525CZERR47M01和SRP7030-R47M的区别 |
| 型号： HA72E-06R47LFTR13 品牌： TT Electronics/BI 封装： 470nH | 功能相似 | BI TECHNOLOGIES / TT ELECTRONICS HA72E-06R47LFTR13 表面贴装功率电感器, HA72E系列, 470 nH, ± 20%, 屏蔽, 4200 µohm, 16.1 A | IHLP2525CZERR47M01和HA72E-06R47LFTR13的区别 |
