ICE40HX8K-CT256

ICE40HX8K-CT256

数据手册.pdf

现场可编程门阵列,Lattice Semiconductor### 现场可编程门阵列 FPGAFPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。

现场可编程门阵列,


得捷:
IC FPGA 206 I/O 256CABGA


立创商城:
ICE40HX8K-CT256


欧时:
Lattice Semiconductor iCE40 HX系列 iCE40HX8K-CT256, FPGA, 7680逻辑单元, 128kbit RAM, 960逻辑块, 256引脚


艾睿:
FPGA iCE40 HX Family 7680 Cells 40nm Technology 1.2V 256-Pin CSBGA Tray


Verical:
FPGA iCE40 HX Family 7680 Cells 40nm Technology 1.2V 256-Pin CSBGA Tray


DeviceMart:
IC FPGA HX 7680LUTS 1.2V 256BGA


ICE40HX8K-CT256中文资料参数规格
技术参数

RAM大小 131072 b

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压 1.14V ~ 1.26V

封装参数

安装方式 Surface Mount

引脚数 256

封装 LFBGA-256

外形尺寸

长度 14 mm

宽度 14 mm

高度 17 mm

封装 LFBGA-256

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.d

香港进出口证 NLR

ICE40HX8K-CT256引脚图与封装图

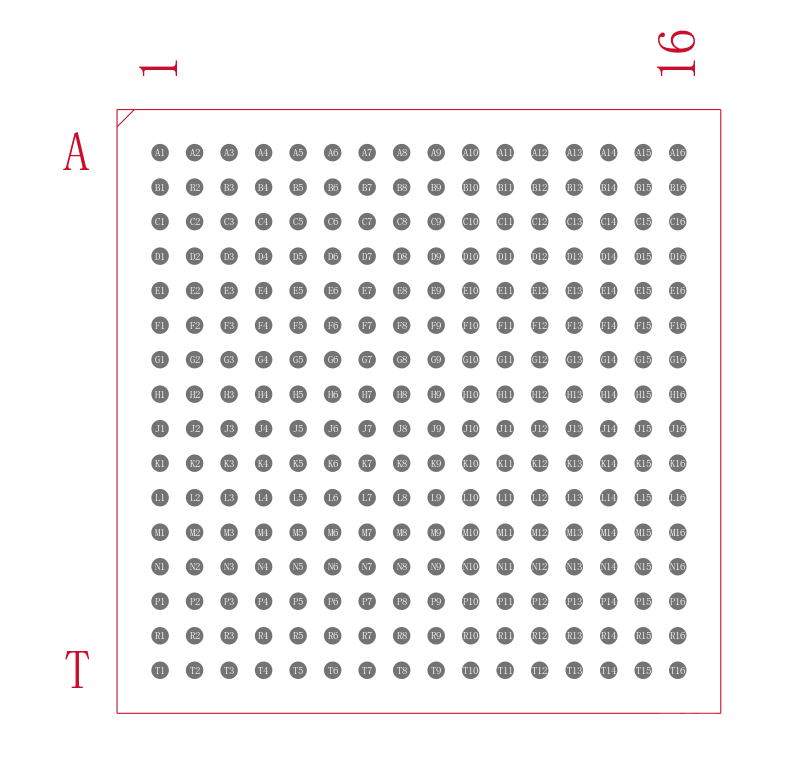

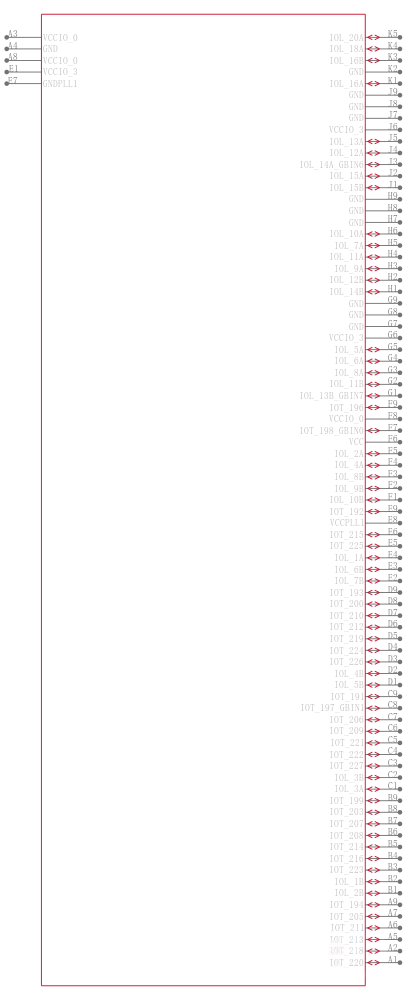

ICE40HX8K-CT256引脚图

ICE40HX8K-CT256引脚图

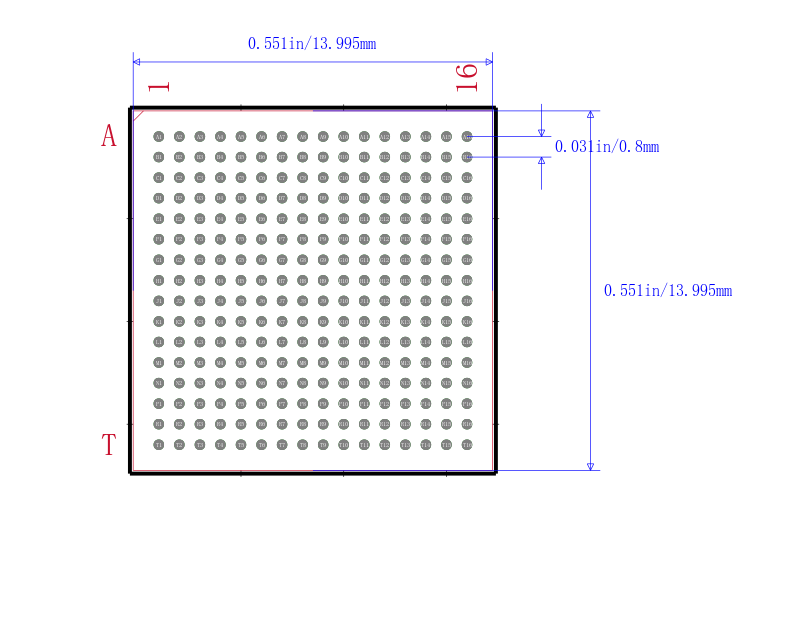

ICE40HX8K-CT256封装图

ICE40HX8K-CT256封装图

ICE40HX8K-CT256封装焊盘图

ICE40HX8K-CT256封装焊盘图
