IS82C54Z
数据手册.pdf
Intersil
英特矽尔
电子元器件分类
IS82C54Z中文资料参数规格
技术参数
频率 8 MHz
电源电压DC 4.50V min
供电电流 10 mA
针脚数 28
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 28
封装 PLCC-28
外形尺寸
长度 11.58 mm
宽度 11.58 mm
高度 3.69 mm
封装 PLCC-28
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
IS82C54Z引脚图与封装图

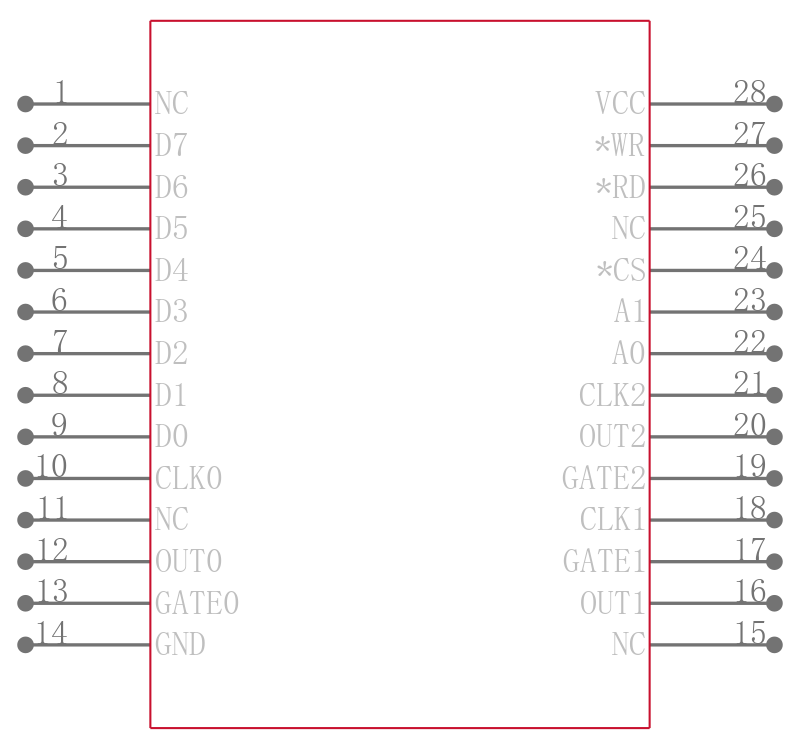

IS82C54Z引脚图

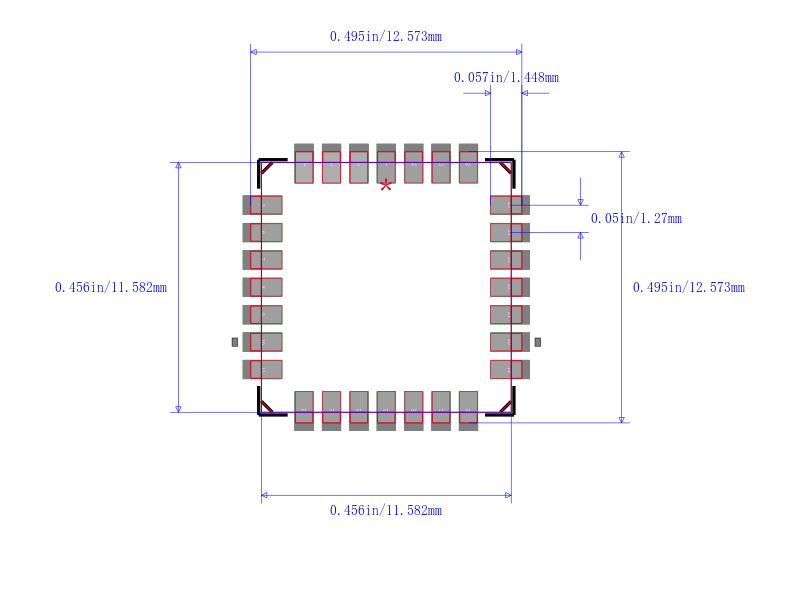

IS82C54Z封装图

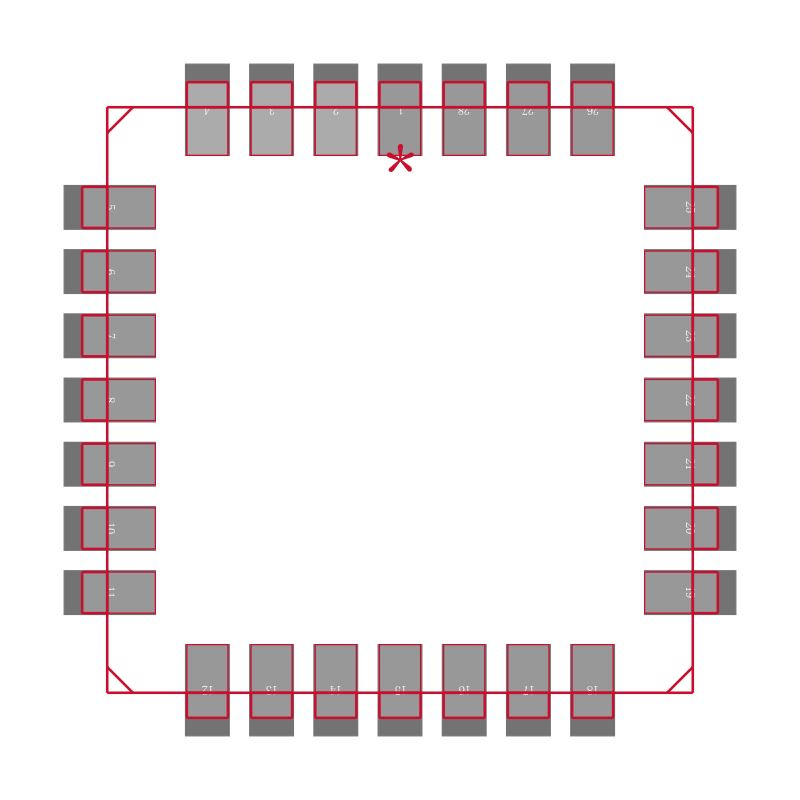

IS82C54Z封装焊盘图
替代型号IS82C54Z
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IS82C54Z 品牌： Intersil 英特矽尔 封装： LCC 8MHz 4.5V 28Pin | 当前型号 | INTERSIL IS82C54Z 芯片, 计时器, 3, 单稳态 | 当前型号 |
| 型号： CS82C54Z 品牌： 英特矽尔 封装： LCC 8MHz 5V 28Pin | 类似代替 | INTERSIL CS82C54Z 芯片, CMOS, 可编程内部定时器 | IS82C54Z和CS82C54Z的区别 |
| 型号： IS82C54-12 品牌： Harris 封装： | 功能相似 | CMOS Programmable Interval Timer | IS82C54Z和IS82C54-12的区别 |
| 型号： ID82C54-10 品牌： Harris 封装： | 功能相似 | CMOS Programmable Interval Timer | IS82C54Z和ID82C54-10的区别 |
