G6DN-1A DC24

G6DN-1A DC24

数据手册.pdf
Omron(欧姆龙) 继电器、I/O模块

OMRON ELECTRONIC COMPONENTS  G6DN-1A DC24  继电器, 24VDC, 5A, SPST-常开, 通孔安装 新

通用 继电器 SPST-NO(1 Form A) 24VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 5A 24V


立创商城:
24VDC 5A 无锁存


e络盟:
功率继电器, SPST-常开, 24 VDC, 5 A, G6DN Series, 通孔安装


艾睿:
Power Relay 24VDC 5A SPST-NO20x50.08x12.5mm THT


Allied Electronics:
G6DN Relay, 1 form A, 24VDC Coil standard, Thru-hole


Verical:
Power Relay 24VDC 5A SPST-NO20x5.08x12.5mm THT


Newark:
# OMRON ELECTRONIC COMPONENTS  G6DN-1A DC24  Power Relay, SPST-NO, 24 VDC, 5 A, G6DN Series, Through Hole


G6DN-1A DC24中文资料参数规格
技术参数

绝缘电阻 1000 MΩ

触点类型 SPST-NO

线圈电压 24 VDC

线圈电流 4.6 mA

线圈电阻 5.236 kΩ

线圈电压DC 24 V

开关电流Max 5 A

工作温度Max 90 ℃

工作温度Min -40 ℃

接触电阻Max 100 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 12.5 mm

封装 -

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 90℃

其他

产品生命周期 Active

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

G6DN-1A DC24引脚图与封装图

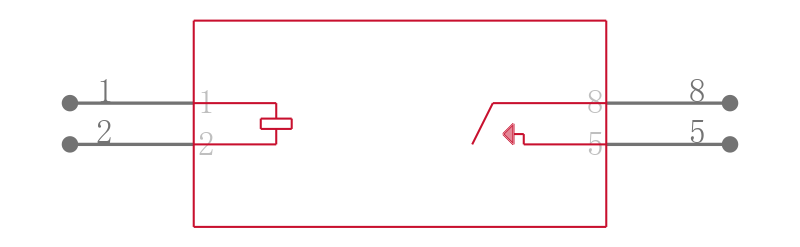

G6DN-1A DC24引脚图

G6DN-1A DC24引脚图

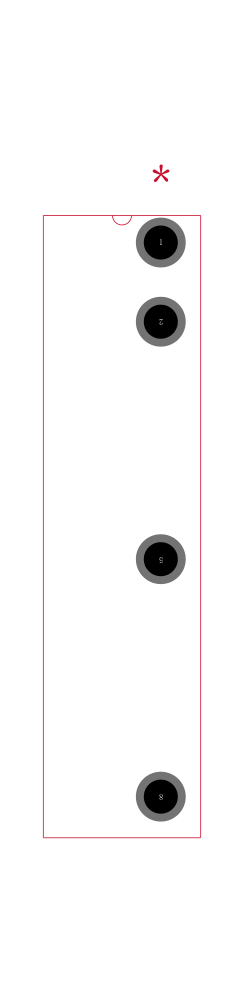

G6DN-1A DC24封装图

G6DN-1A DC24封装图

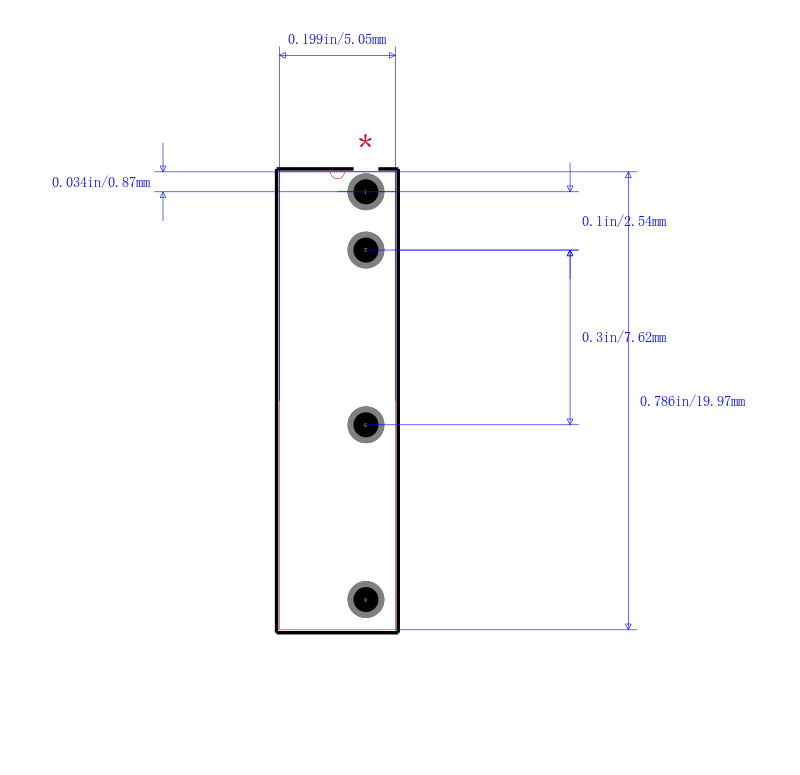

G6DN-1A DC24封装焊盘图

G6DN-1A DC24封装焊盘图
