G5LE-1A-CF DC12
数据手册.pdfOmron(欧姆龙)
继电器、I/O模块
G5LE-1A-CF DC12中文资料参数规格
技术参数
额定电压DC 125 V
额定电压AC 250 V
触点类型 SPST-NO
功耗 400 mW
触点额定电流 10.0 A
线圈电压 12 VDC
线圈电流 33.3 mA
线圈电阻 360 Ω
线圈电压DC 12 V
线圈功率 400 mW
额定功率Max 240W, 1.2KVA
工作温度Max 85 ℃
工作温度Min -25 ℃
接触电阻Max 100 mΩ
封装参数
安装方式 Through Hole
引脚数 4
封装 -
外形尺寸
长度 21.6 mm
宽度 15.6 mm
高度 19 mm
封装 -
物理参数
触点材质 Silver Tin Oxide
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
G5LE-1A-CF DC12引脚图与封装图

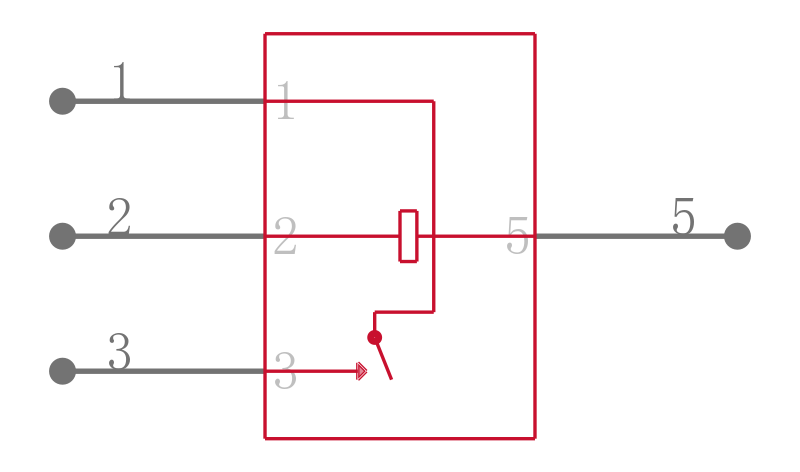

G5LE-1A-CF DC12引脚图

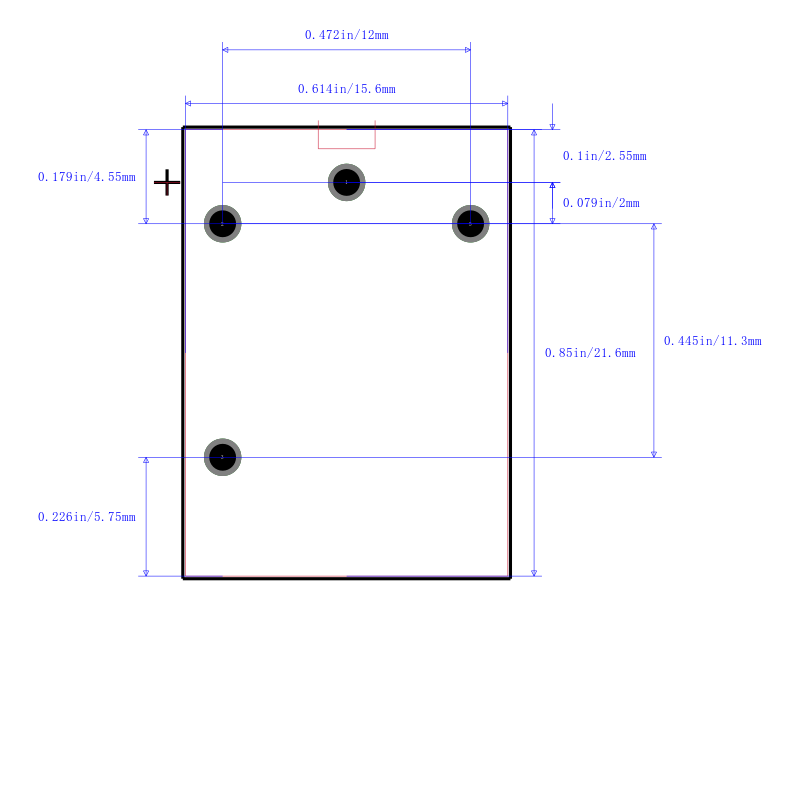

G5LE-1A-CF DC12封装图

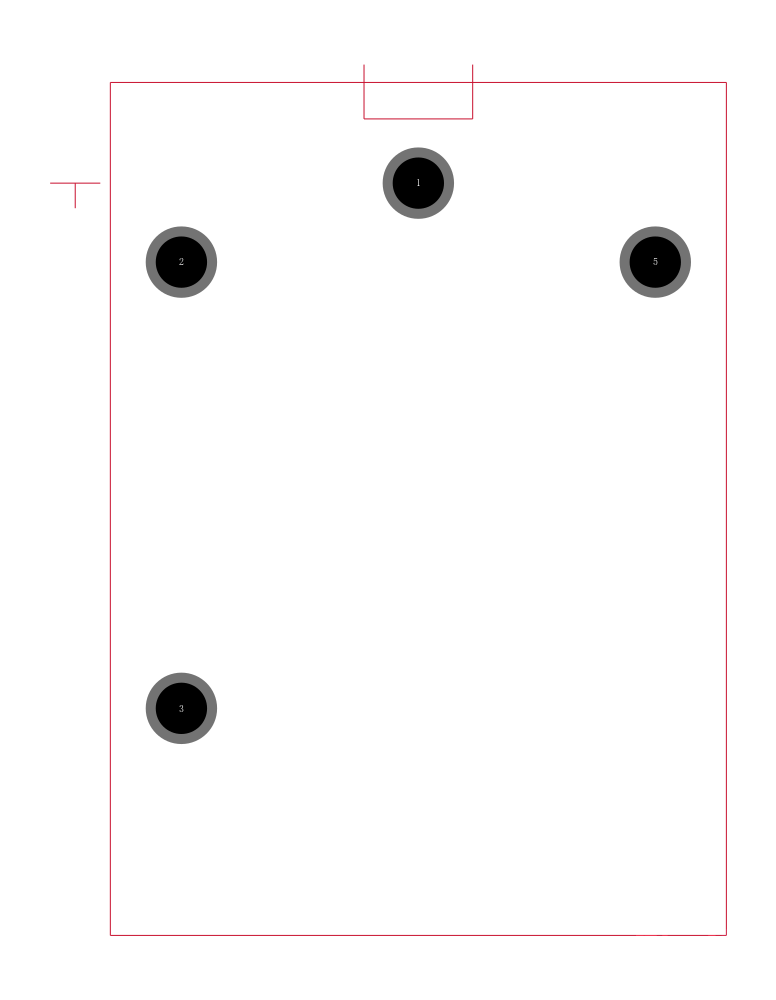

G5LE-1A-CF DC12封装焊盘图
