G6RN-1 DC24

G6RN-1 DC24

数据手册.pdf
Omron(欧姆龙) 继电器、I/O模块

Power Relay 24VDC 8A SPDT 28.8mm 10.5mm 15.3mm Through Hole

通用 继电器 SPDT(1 Form C) 24VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPDT 8A 24V


立创商城:
G6RN-1 DC24


艾睿:
Power Relay 24VDC 8A SPDT28.8x10x15mm THT


Allied Electronics:
Relay; E-Mech; Power; SPDT; Cur-Rtg 8A; Ctrl-V 24DC; Vol-Rtg 250/125AC/DC; PCB Mnt


Verical:
Power Relay 24VDC 8A SPDT 28.8mm 10.5mm 15.3mm Through Hole


Newark:
Power Relay, SPDT, 24 VDC, 8 A, G6RN Series, Through Hole, Non Latching


G6RN-1 DC24中文资料参数规格
技术参数

额定电压DC 30 V

额定电压AC 250 V

额定电流 8 A

触点类型 SPDT

功耗 220 mW

触点额定电流 8 A

线圈电压 24 VDC

线圈电流 9.2 mA

线圈电阻 2.62 kΩ

载流 8.00 A

线圈电压DC 24 V

额定功率Max 150W, 2KVA

开关电流Max 8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 250 VAC

接触电阻Max 100 mΩ

封装参数

安装方式 Through Hole

引脚数 5

封装 DIP

外形尺寸

长度 28.5 mm

宽度 10.0 mm

高度 15 mm

封装 DIP

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

G6RN-1 DC24引脚图与封装图

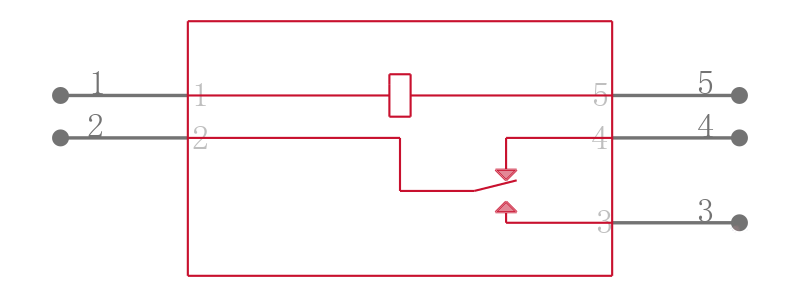

G6RN-1 DC24引脚图

G6RN-1 DC24引脚图

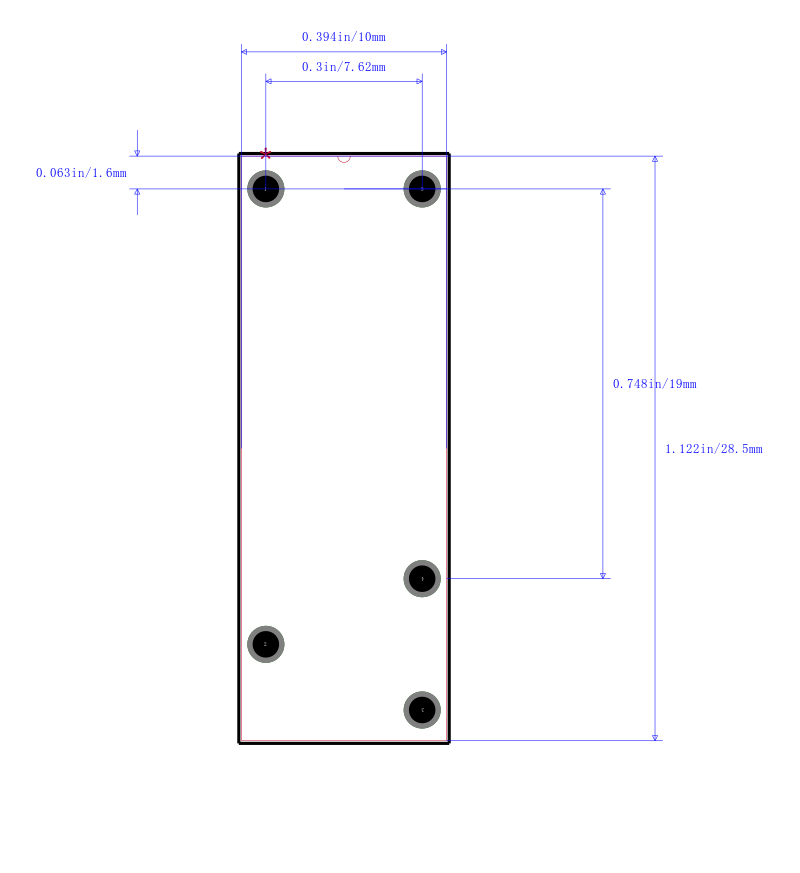

G6RN-1 DC24封装图

G6RN-1 DC24封装图

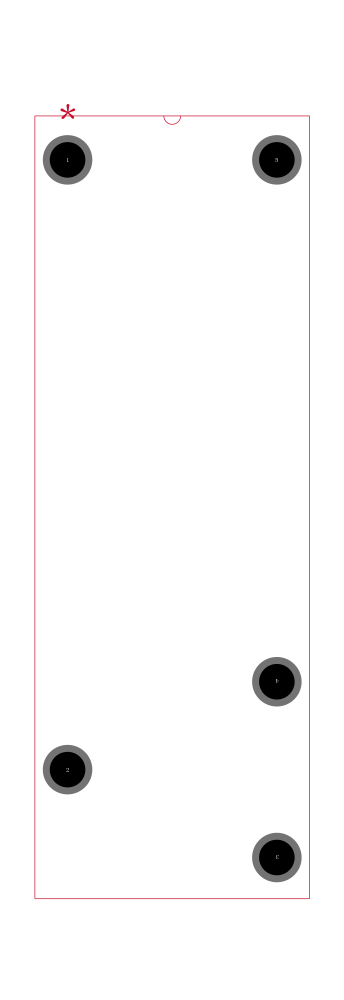

G6RN-1 DC24封装焊盘图

G6RN-1 DC24封装焊盘图
