GRM31A7U2J471JW31D

GRM31A7U2J471JW31D

数据手册.pdf
muRata(村田) 被动器件

MURATA  GRM31A7U2J471JW31D  多层陶瓷电容器, 表面贴装, GRM系列, 470 pF, ± 5%, U2J, 630 V, 1206 [3216 公制]

Murata GRM 1206 C0G 和 U2J 系列

一个多层结构实现小尺寸和大值

镍挡层端接外覆镀锡 NiSn 层提供出色的可焊接性

高可靠性,无极性

GRM 系列温度补偿类型特别适用于调谐电路、振荡电路、

高频滤波电路、电源减震器减震器(额定电压高于 200V)

### 1206 系列

C0G NP0 是“温度补偿”的最常见配方,为 EIA I 类陶瓷材料

X7R 配方称为“温度稳定”陶瓷,属于 EIA II 类材料

Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。


欧时:
### Murata GRM 1206 C0G 和 U2J 系列一个多层结构实现小尺寸和大电容值 镍挡层端接外覆镀锡 NiSn 层提供出色的可焊接性 高可靠性,无极性 GRM 系列温度补偿类型特别适用于调谐电路、振荡电路、 高频滤波电路、电源减震器减震器(额定电压高于 200V) ### 1206 系列C0G NP0 是“温度补偿”的最常见配方,为 EIA I 类陶瓷材料 X7R 配方称为“温度稳定”陶瓷,属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。


得捷:
CAP CER 470PF 630V U2J 1206


立创商城:
470pF ±5% 630V


e络盟:
多层陶瓷电容器, 表面贴装, 470 pF, 630 V, 1206 [3216 公制], ± 5%, U2J, GRM系列


艾睿:
Cap Ceramic 470pF 630V U2J 5% Pad SMD 1206 125°C T/R


安富利:
Cap Ceramic 470pF 630V U2J 5% SMD 1206 125°C Paper T/R


Chip1Stop:
Cap Ceramic 470pF 630V U2J 5% SMD 1206 125℃ T/R


Verical:
Cap Ceramic 470pF 630V U2J 5% Pad SMD 1206 125C T/R


Newark:
# MURATA  GRM31A7U2J471JW31D  Multilayer Ceramic Capacitor, GRM Series, 470 pF, - 5%, U2J, 630 V, 1206 [3216 Metric]


儒卓力:
**KC 470pF 1206 5% 630V N750 **


Win Source:
470pF 630V Ceramic Capacitor U2J 1206 3216 Metric 0.126" L x 0.063" W 3.20mm x 1.60mm


GRM31A7U2J471JW31D中文资料参数规格
技术参数

额定电压DC 630 V

电容 470 pF

容差 ±5 %

电介质特性 U2J

产品系列 GRM

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 630 V

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 1 mm

封装公制 3216

封装 1206

厚度 1.0 mm

物理参数

材质 U2J/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 -750 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 4000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

GRM31A7U2J471JW31D引脚图与封装图

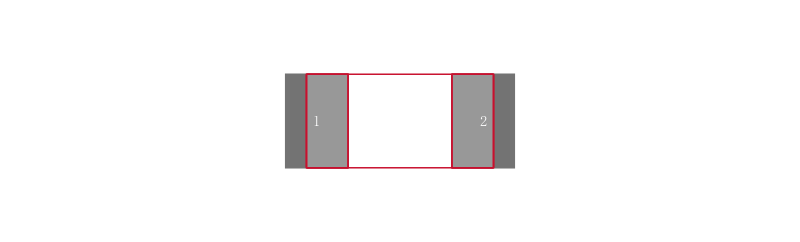

GRM31A7U2J471JW31D引脚图

GRM31A7U2J471JW31D引脚图

GRM31A7U2J471JW31D封装图

GRM31A7U2J471JW31D封装图

GRM31A7U2J471JW31D封装焊盘图

GRM31A7U2J471JW31D封装焊盘图

在线购买GRM31A7U2J471JW31D
型号 制造商 描述 购买
GRM31A7U2J471JW31D muRata 村田 MURATA  GRM31A7U2J471JW31D  多层陶瓷电容器, 表面贴装, GRM系列, 470 pF, ± 5%, U2J, 630 V, 1206 [3216 公制] 搜索库存
替代型号GRM31A7U2J471JW31D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: GRM31A7U2J471JW31D

品牌: muRata 村田

封装: 1206 470pF 630V ±5%

当前型号

MURATA  GRM31A7U2J471JW31D  多层陶瓷电容器, 表面贴装, GRM系列, 470 pF, ± 5%, U2J, 630 V, 1206 [3216 公制]

当前型号

型号: GCM31A7U2J471JX01D

品牌: 村田

封装: 1206 470pF 630V 5per

类似代替

片状独石陶瓷电容器汽车 Chip Monolithic Ceramic Capacitors for Automotive

GRM31A7U2J471JW31D和GCM31A7U2J471JX01D的区别
