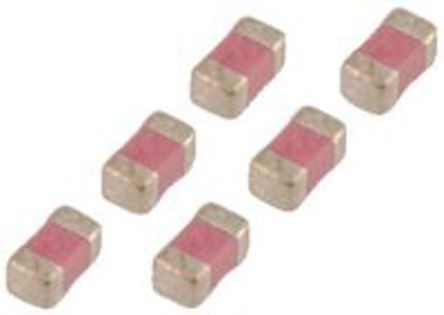

GRM155R71H102KA01J

GRM155R71H102KA01J

数据手册.pdf
muRata(村田) 被动器件

Murata GRM 0402 X7R 电介质终端均由耐迁移性强的金属制成 回流焊接仅应用到 GRM15 型号 严格的尺寸容差实现高可靠性,并在印刷电路板上高速自动更换芯片 应用于一般电子设备中 ### 陶瓷表面安装 0402### 0402 系列

Murata GRM 0402 X7R 电介质

Murata GRM 系列通用多层陶瓷器。

### 特征与优势:

终端均由耐迁移性强的金属制成

回流焊接仅应用到 GRM15 型号

严格的尺寸容差实现高可靠性,并在印刷电路板上高速自动更换芯片

应用于一般电子设备中

外部电极镀锡,具有极佳的可焊接性

高可靠性且无极性。

在多层结构中提供大容量和小尺寸


得捷:
CAP CER 1000PF 50V X7R 0402


欧时:
### Murata GRM 0402 X7R 电介质终端均由耐迁移性强的金属制成 回流焊接仅应用到 GRM15 型号 严格的尺寸容差实现高可靠性,并在印刷电路板上高速自动更换芯片 应用于一般电子设备中 ### 陶瓷表面安装 0402


贸泽:
多层陶瓷电容器MLCC - SMD/SMT RECOMMENDED ALT 81-GRM033R71H102KA2J


艾睿:
Cap Ceramic 0.001uF 50V X7R 10% Pad SMD 0402 125°C T/R


安富利:
Cap Ceramic 0.001uF 50V X7R 10% SMD 0402 125°C Paper T/R


Verical:
Cap Ceramic 0.001uF 50V X7R 10% Pad SMD 0402 125C T/R


GRM155R71H102KA01J中文资料参数规格
技术参数

额定电压DC 50.0 V

绝缘电阻 10 GΩ

电容 1000 pF

容差 ±10 %

电介质特性 X7R

产品系列 GRM

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.5 mm

封装公制 1005

封装 0402

厚度 0.5 mm

物理参数

材质 X7R/-55℃~+125℃

工作温度 -55℃ ~ 125℃

温度系数 ±15 %

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 50000

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

GRM155R71H102KA01J引脚图与封装图
GRM155R71H102KA01J引脚图

GRM155R71H102KA01J引脚图

GRM155R71H102KA01J封装图

GRM155R71H102KA01J封装图

GRM155R71H102KA01J封装焊盘图

GRM155R71H102KA01J封装焊盘图

在线购买GRM155R71H102KA01J
型号 制造商 描述 购买
GRM155R71H102KA01J muRata 村田 Murata GRM 0402 X7R 电介质 终端均由耐迁移性强的金属制成 回流焊接仅应用到 GRM15 型号 严格的尺寸容差实现高可靠性,并在印刷电路板上高速自动更换芯片 应用于一般电子设备中 ### 陶瓷表面安装 0402 ### 0402 系列 搜索库存
替代型号GRM155R71H102KA01J
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: GRM155R71H102KA01J

品牌: muRata 村田

封装: 0402 1nF 50V 10per

当前型号

Murata GRM 0402 X7R 电介质终端均由耐迁移性强的金属制成 回流焊接仅应用到 GRM15 型号 严格的尺寸容差实现高可靠性,并在印刷电路板上高速自动更换芯片 应用于一般电子设备中 ### 陶瓷表面安装 0402### 0402 系列

当前型号

型号: 0402B102K500CT

品牌: 台湾华科

封装: 1nF 50V 10per

类似代替

WALSIN  0402B102K500CT  多层陶瓷电容器, 表面贴装, 1000 pF, ± 10%, X7R, 50 V, 0402 [1005 公制]

GRM155R71H102KA01J和0402B102K500CT的区别

型号: CC0402KRX7R9BB102

品牌: 国巨

封装: 0402 1nF 50V 10per

功能相似

0402 0.001 uF 50 V ±10 % 容差 X7R 表面贴装 陶瓷 电容

GRM155R71H102KA01J和CC0402KRX7R9BB102的区别

型号: GRM155R71H102KA01D

品牌: 村田

封装: 1nF 50V 10per

功能相似

MURATA  GRM155R71H102KA01D  多层陶瓷电容器, 表面贴装, GRM系列, 1000 pF, ± 10%, X7R, 50 V, 0402 [1005 公制]

GRM155R71H102KA01J和GRM155R71H102KA01D的区别
