FZ1200R45HL3BPSA1

Infineon(英飞凌) 电子元器件分类

High efficient 4500V IHM-B 190mm single switch IGBT Module with Trench/Fieldstop IGBT3, Emitter Controlled 3 diode an...

IGBT 模块沟槽型场截止单开关 4500 V 1200 A 15000 W 底座安装模块

得捷:
IGBT MODULE 4500V 1200A

艾睿:
Trans IGBT Module N-CH 4500V 1.2KA 15000000mW 9-Pin IHVB190-4 Tray

Verical:
Trans IGBT Module N-CH 4500V 1.2KA 15000000mW Automotive 9-Pin IHVB190-4 Tray

FZ1200R45HL3BPSA1中文资料参数规格

技术参数

耗散功率 15000000 mW

击穿电压集电极-发射极 4500 V

输入电容Cies 280nF @25V

额定功率Max 15000 W

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 15000000 mW

封装参数

引脚数 9

封装 AG-IHVB190-4

外形尺寸

封装 AG-IHVB190-4

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 Commercial and Agriculture Vehicles, icon_hvdc_50x50, Wind, Drives

符合标准

RoHS标准

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

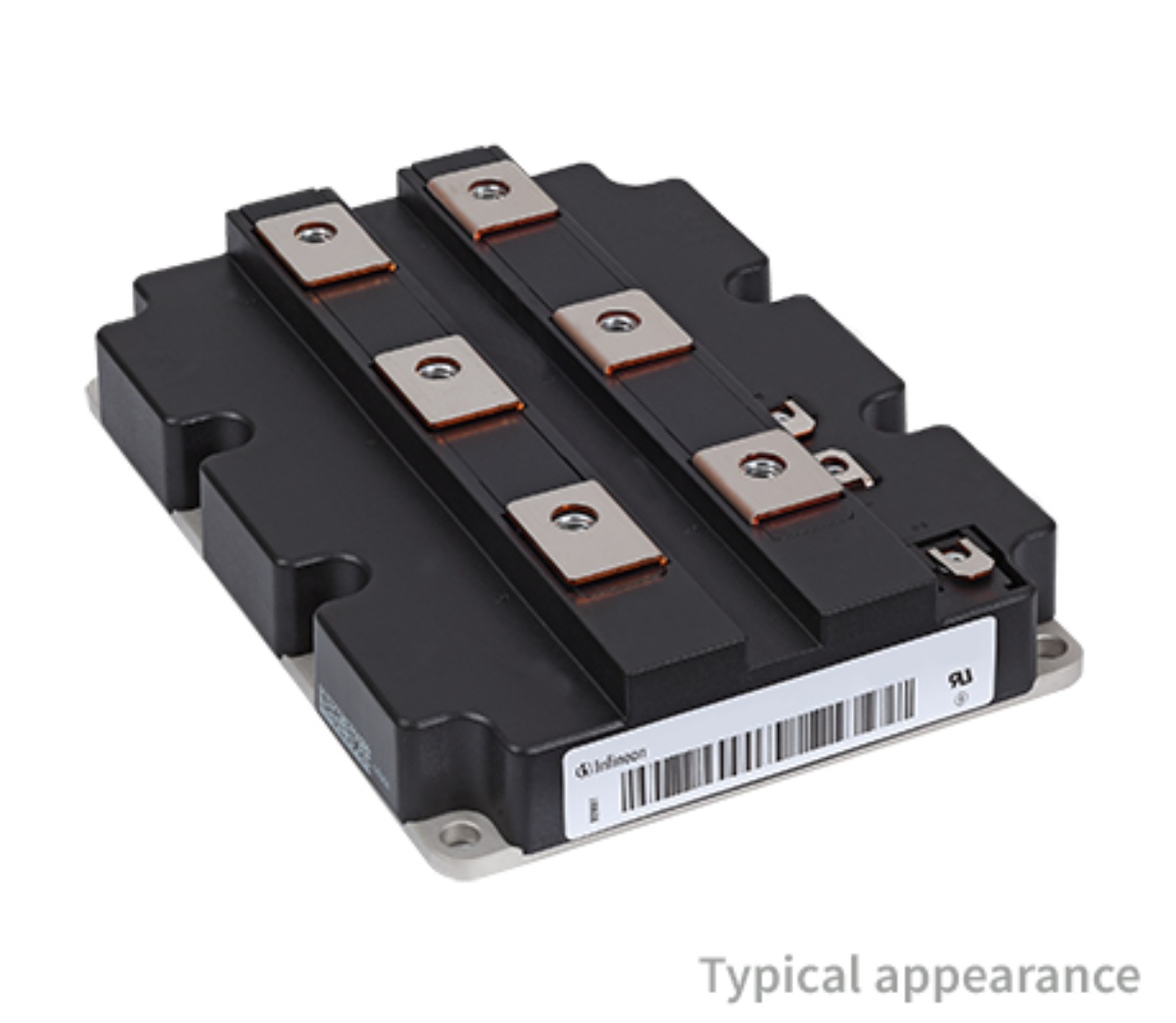

FZ1200R45HL3BPSA1引脚图与封装图

FZ1200R45HL3BPSA1电路图
