FX6-80P-0.8SV271
数据手册.pdf
Hirose Electric
广濑
连接器
FX6-80P-0.8SV271中文资料参数规格
技术参数
触点数 80
极性 Male
触点电镀 Gold
额定电流 0.5 A
绝缘电阻 100MΩ @250VDC
排数 2
针脚数 80
接触电阻 <40mΩ @100mA
额定电流Max 0.5 A
额定电压Max 100 VAC
额定电压 100 VAC
接触电阻Max 40 mΩ
封装参数
安装方式 Surface Mount
引脚数 80
外形尺寸
长度 39.8 mm
宽度 4.3 mm
高度 7 mm
物理参数
外壳颜色 Light Brown
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
FX6-80P-0.8SV271引脚图与封装图

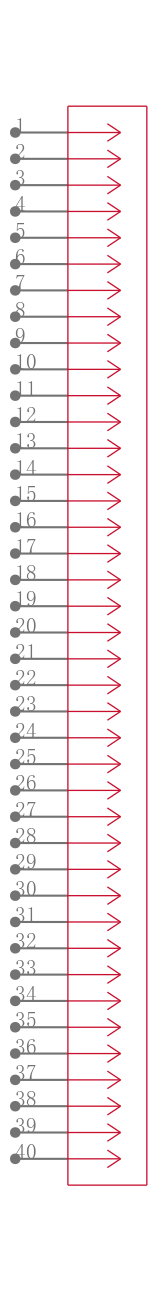

FX6-80P-0.8SV271引脚图

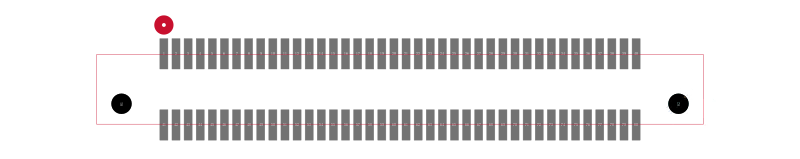

FX6-80P-0.8SV271封装图
FX6-80P-0.8SV271封装焊盘图
