FLE-115-01-G-DV

FLE-115-01-G-DV

数据手册.pdf

板至板连接, 1.27 mm, 30 触点, 插座, FLE Series, 表面安装　, 2 排

30 Position Receptacle Connector 0.050" 1.27mm Surface Mount Gold


欧时:
1.27mm Tiger Beam FLE SMT socket, 30P


得捷:
CONN RCPT 30POS 0.05 GOLD SMD


e络盟:
板至板连接, 1.27 mm, 30 触点, 插座, FLE Series, 表面安装　, 2 排


艾睿:
Conn Socket Strip SKT 30 POS 1.27mm Solder ST SMD Tube


安富利:
Conn Socket Strip SKT 30 POS 1.27mm Solder ST SMD Tube


Verical:
Conn Socket Strip SKT 30 POS 1.27mm Solder ST SMD Tube


FLE-115-01-G-DV中文资料参数规格
技术参数

触点数 30

极性 Female

触点电镀 Gold

额定电流 2A/触头

排数 2

针脚数 30

拔插次数 100

额定电流Max 2.9A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 15 mΩ

封装参数

安装方式 Surface Mount

引脚间距 1.27 mm

外形尺寸

长度 19.2 mm

宽度 3.33 mm

高度 4.55 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

FLE-115-01-G-DV引脚图与封装图

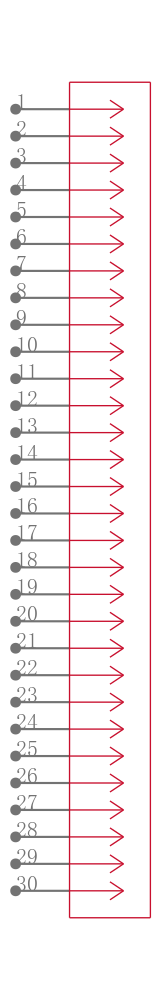

FLE-115-01-G-DV引脚图

FLE-115-01-G-DV引脚图

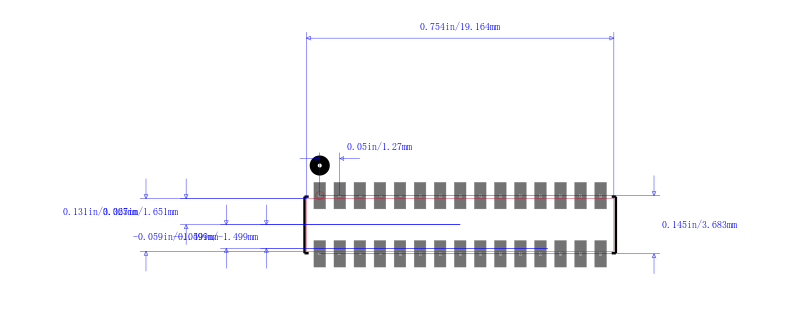

FLE-115-01-G-DV封装图

FLE-115-01-G-DV封装图

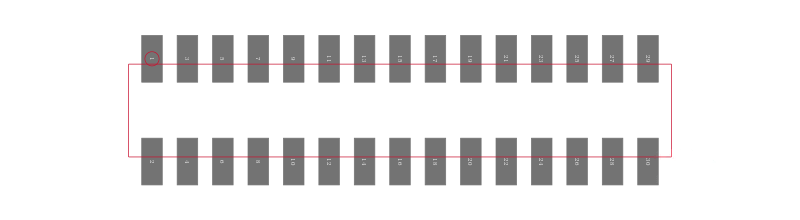

FLE-115-01-G-DV封装焊盘图

FLE-115-01-G-DV封装焊盘图

在线购买FLE-115-01-G-DV
型号 制造商 描述 购买
FLE-115-01-G-DV Samtec 申泰电子 板至板连接, 1.27 mm, 30 触点, 插座, FLE Series, 表面安装　, 2 排 搜索库存
替代型号FLE-115-01-G-DV
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： FLE-115-01-G-DV

品牌： Samtec 申泰电子

封装： 30Contact 1.27mm Female

当前型号

板至板连接, 1.27 mm, 30 触点, 插座, FLE Series, 表面安装　, 2 排

当前型号

型号： FLE-115-01-G-DV-TR

品牌： 申泰电子

封装： 30Contact Female

完全替代

Conn Socket Strip SKT 30POS 1.27mm Solder ST SMD T/R

FLE-115-01-G-DV和FLE-115-01-G-DV-TR的区别

型号： FLE-115-01-G-DV-K-TR

品牌： 申泰电子

封装： Female 30Contact

功能相似

Conn Socket Strip SKT 30POS 1.27mm Solder ST SMD T/R

FLE-115-01-G-DV和FLE-115-01-G-DV-K-TR的区别
