FTS-120-03-F-DV

FTS-120-03-F-DV

数据手册.pdf

SAMTEC FTS-120-03-F-DV Board-To-Board Connector, 1.27mm, 40Contacts, Header, FTS Series, Surface Mount, 2Rows

The FTS series from are micro low profile terminal strip headers. It mates with Samtec FFSD, CLP and FLE series of connectors. These terminal strip headers are available in various post heights.

.
Pitch spacing is 1.27mm 2 to 50 contacts per row with double row vertical SMT -DV
.
High operating temperature range of -55°C to 125°C
.
Contact material is phosphor bronze
.
Black liquid crystal polymer insulator material
.
Current rating is 3.3A
.
Complies with UL E111594 standard
.
Gold flash plated contacts
FTS-120-03-F-DV中文资料参数规格
技术参数

触点数 40

极性 Male

触点电镀 Gold

排数 2

封装参数

安装方式 Surface Mount

物理参数

触点材质 Phosphor Bronze

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

FTS-120-03-F-DV引脚图与封装图

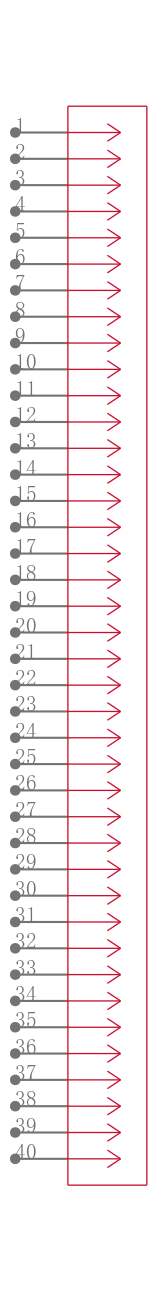

FTS-120-03-F-DV引脚图

FTS-120-03-F-DV引脚图

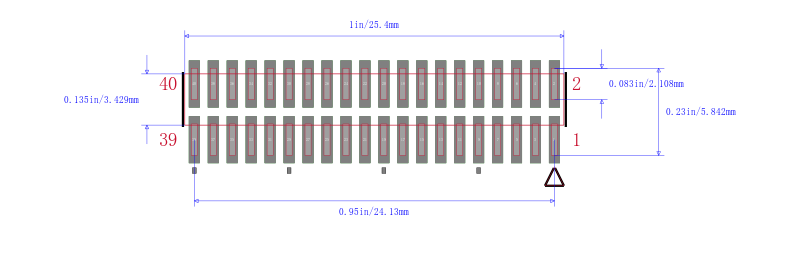

FTS-120-03-F-DV封装图

FTS-120-03-F-DV封装图

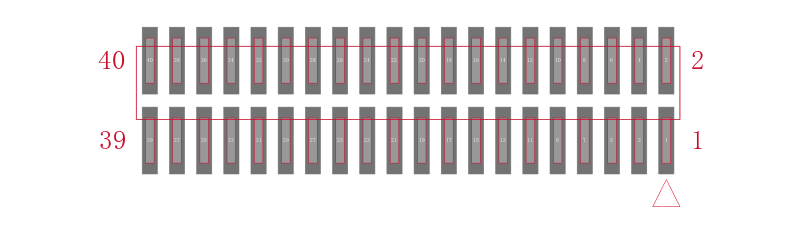

FTS-120-03-F-DV封装焊盘图

FTS-120-03-F-DV封装焊盘图

在线购买FTS-120-03-F-DV
型号 制造商 描述 购买
FTS-120-03-F-DV Samtec 申泰电子 SAMTEC FTS-120-03-F-DV Board-To-Board Connector, 1.27mm, 40Contacts, Header, FTS Series, Surface Mount, 2Rows 搜索库存
替代型号FTS-120-03-F-DV
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： FTS-120-03-F-DV

品牌： Samtec 申泰电子

封装： 40Contact Male

当前型号

SAMTEC FTS-120-03-F-DV Board-To-Board Connector, 1.27mm, 40Contacts, Header, FTS Series, Surface Mount, 2Rows

当前型号

型号： FTS-120-03-L-DV

品牌： 申泰电子

封装： Male 40Contact 40Position

完全替代

SAMTEC  FTS-120-03-L-DV  板至板连接, FTS系列, 40 触点, 针座, 1.27 mm, 表面安装　, 2 排

FTS-120-03-F-DV和FTS-120-03-L-DV的区别

型号： FTS-120-03-F-DV-TR

品牌： 申泰电子

封装： 40Contact Male

完全替代

SAMTEC FTS-120-03-F-DV-TR Board-To-Board Connector, 1.27mm, 40Contacts, Header, FTS Series, Surface Mount, 2Rows

FTS-120-03-F-DV和FTS-120-03-F-DV-TR的区别

型号： FTS-120-03-F-DV-P-TR

品牌： 申泰电子

封装： Male 40Contact

完全替代

SAMTEC FTS-120-03-F-DV-P-TR Board-To-Board Connector, 1.27mm, 40Contacts, Header, FTS Series, Surface Mount, 2Rows

FTS-120-03-F-DV和FTS-120-03-F-DV-P-TR的区别
