FTS-110-02-L-DV

FTS-110-02-L-DV

数据手册.pdf

FTS 系列Samtec 的 FTS 系列是 1.27 mm 节距的表面安装薄型端子束夹，其主体高度为 1.27 mm。 此系列的 FTS 系列微型薄型端子束夹可与合适的插座板或 IDC 电缆组件配接。0.25μm 镀金触点、镀锡尾线 电流额定值 1.75 A 工作温度 -55 至 125°C FTS-xxx-01-x-xx 具有 3.05 mm 长支柱并与 FFSD 系列 IDC 电缆组件配接，请参见典型库存号 159-880 FTS-xxx-02-x-xx 具有 1.91 mm 长支柱并与 FLE 系列插座配接，请参见典型库存号 766-8959 FTS-xxx-03-x-xx 具有 1.65 mm 长支柱并与 CLP 系列插座配接，请参见典型库存号 481-4695 ### 1.27mm 板到板和线对板 Samtec

表面安装的微型薄型端子束夹 - FTS 系列

的 FTS 系列是 1.27 mm 节距的表面安装薄型端子束夹，其主体高度为 1.27 mm。 此系列的 FTS 系列微型薄型端子束夹可与合适的插座板或 IDC 电缆组件配接。

0.25μm 镀金触点、镀锡尾线

电流额定值 1.75 A

工作温度 -55 至 125°C

FTS-xxx-01-x-xx 具有 3.05 mm 长支柱并与 FFSD 系列 IDC 电缆组件配接，请参见典型库存号 159-880

FTS-xxx-02-x-xx 具有 1.91 mm 长支柱并与 FLE 系列插座配接，请参见典型库存号 766-8959

FTS-xxx-03-x-xx 具有 1.65 mm 长支柱并与 CLP 系列插座配接，请参见典型库存号 481-4695

FTS-110-02-L-DV中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Gold

额定电流 1.75 A

排数 2

封装参数

安装方式 Surface Mount

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

FTS-110-02-L-DV引脚图与封装图
FTS-110-02-L-DV引脚图

FTS-110-02-L-DV引脚图

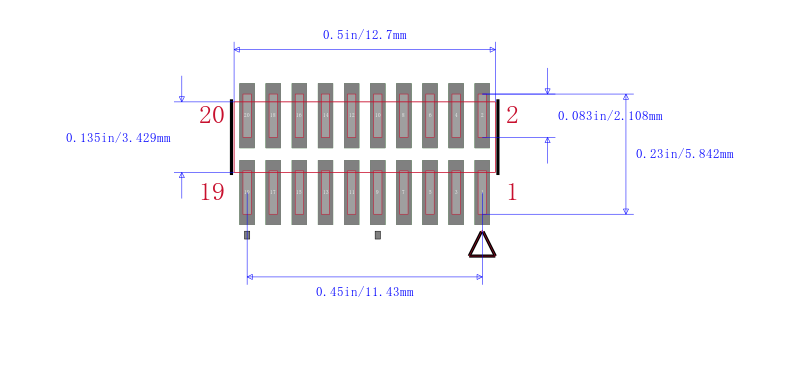

FTS-110-02-L-DV封装图

FTS-110-02-L-DV封装图

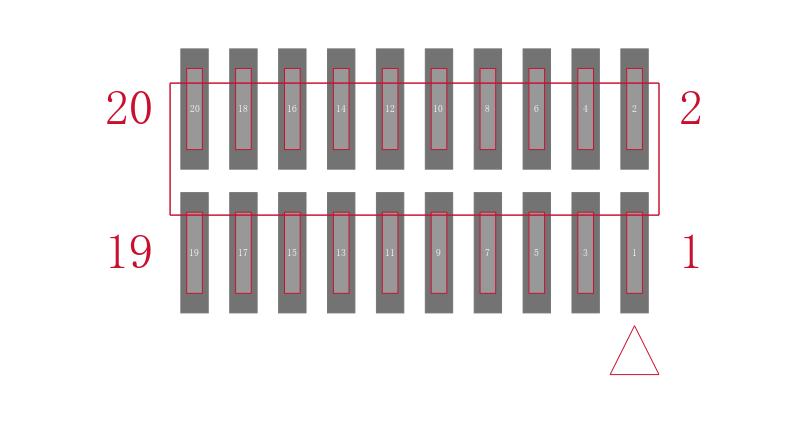

FTS-110-02-L-DV封装焊盘图

FTS-110-02-L-DV封装焊盘图

在线购买FTS-110-02-L-DV
型号 制造商 描述 购买
FTS-110-02-L-DV Samtec 申泰电子 FTS 系列 Samtec 的 FTS 系列是 1.27 mm 节距的表面安装薄型端子束夹，其主体高度为 1.27 mm。 此系列的 FTS 系列微型薄型端子束夹可与合适的插座板或 IDC 电缆组件配接。 0.25μm 镀金触点、镀锡尾线 电流额定值 1.75 A 工作温度 -55 至 125°C FTS-xxx-01-x-xx 具有 3.05 mm 长支柱并与 FFSD 系列 IDC 电缆组件配接，请参见典型库存号 159-880 FTS-xxx-02-x-xx 具有 1.91 mm 长支柱并与 FLE 系列插座配接，请参见典型库存号 766-8959 FTS-xxx-03-x-xx 具有 1.65 mm 长支柱并与 CLP 系列插座配接，请参见典型库存号 481-4695 ### 1.27mm 板到板和线对板 Samtec 搜索库存
替代型号FTS-110-02-L-DV
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： FTS-110-02-L-DV

品牌： Samtec 申泰电子

封装： 20Contact Male

当前型号

FTS 系列Samtec 的 FTS 系列是 1.27 mm 节距的表面安装薄型端子束夹，其主体高度为 1.27 mm。 此系列的 FTS 系列微型薄型端子束夹可与合适的插座板或 IDC 电缆组件配接。0.25μm 镀金触点、镀锡尾线 电流额定值 1.75 A 工作温度 -55 至 125°C FTS-xxx-01-x-xx 具有 3.05 mm 长支柱并与 FFSD 系列 IDC 电缆组件配接，请参见典型库存号 159-880 FTS-xxx-02-x-xx 具有 1.91 mm 长支柱并与 FLE 系列插座配接，请参见典型库存号 766-8959 FTS-xxx-03-x-xx 具有 1.65 mm 长支柱并与 CLP 系列插座配接，请参见典型库存号 481-4695 ### 1.27mm 板到板和线对板 Samtec

当前型号

型号： FTS-110-02-L-DV-P-TR

品牌： 申泰电子

封装： 20Contact Male

完全替代

SAMTEC FTS-110-02-L-DV-P-TR Board-To-Board Connector, 1.27mm, 20Contacts, Header, FTS Series, Surface Mount, 2Rows

FTS-110-02-L-DV和FTS-110-02-L-DV-P-TR的区别

型号： FTS-110-02-L-DV-TR

品牌： 申泰电子

封装： 20Contact Male

完全替代

1.27mm 方针

FTS-110-02-L-DV和FTS-110-02-L-DV-TR的区别
