FH16H-50S-0.5SHW05

Hirose Electric 广濑电子元器件分类

Conn FPC Connector SKT 50POS 1mm Solder RA SMD Embossed T/R

50 位置 FPC 触点，底部 0.020"（0.50mm）表面贴装，直角

得捷:
CONN FPC BOTTOM 50POS 0.50MM R/A

Chip1Stop:
Conn FPC Connector SKT 50 POS 1mm Solder RA SMD Embossed T/R

FH16H-50S-0.5SHW05中文资料参数规格

技术参数

触点数 50

触点电镀 Gold

额定电流 0.4 A

绝缘电阻 >500MΩ @100VDC

针脚数 50

拔插次数 20

额定电压 60 V

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 29.4 mm

宽度 7.4 mm

高度 6.5 mm

引脚间距 500 µm

物理参数

外壳颜色 Beige

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 70℃

外壳材质 Plastic

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT, Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

FH16H-50S-0.5SHW05引脚图与封装图

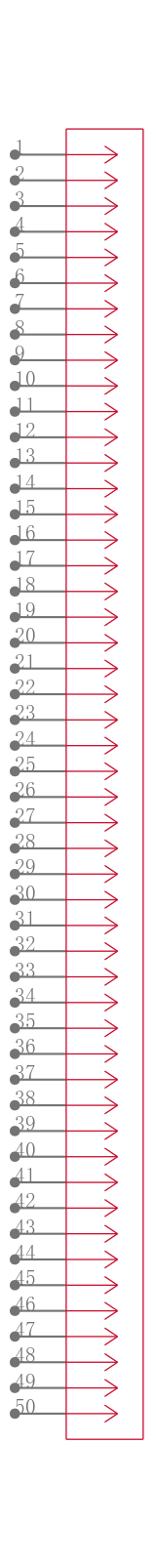

FH16H-50S-0.5SHW05引脚图

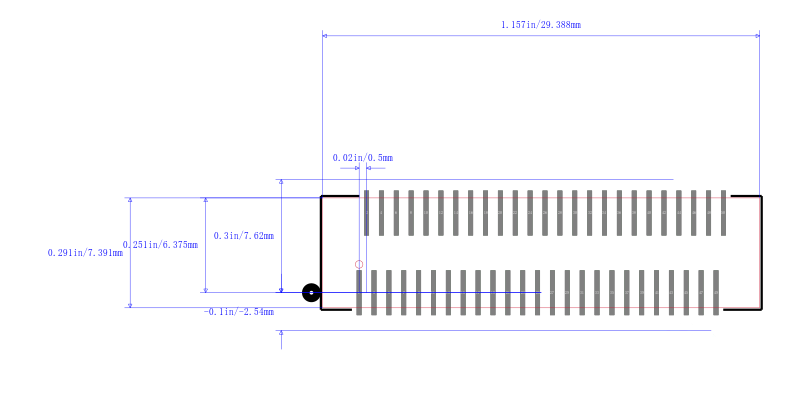

FH16H-50S-0.5SHW05封装图

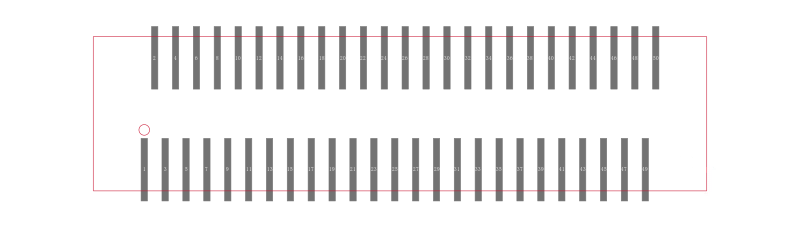

FH16H-50S-0.5SHW05封装焊盘图
