FH21-14S-1DSA

Hirose Electric 广濑电子元器件分类

mm间距FPC / FFC连接器 1mm Pitch FPC/FFC Connector

14 Position FFC, FPC Connector Contacts, Vertical - 2 Sided 0.039" 1.00mm Through Hole

得捷:
CONN FFC FPC VERT 14POS 1MM PCB

Chip1Stop:
Conn FFC/FPC Connector SKT 14 POS 2mm Solder ST Thru-Hole

FH21-14S-1DSA中文资料参数规格

技术参数

触点数 14

触点电镀 Tin Lead

额定电流 0.5 A

针脚数 14

拔插次数 10

额定电压 50 V

封装参数

安装方式 Through Hole

引脚间距 1.00 mm

外形尺寸

长度 16 mm

宽度 2.7 mm

高度 5.8 mm

引脚间距 1.00 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -30℃ ~ 70℃

外壳材质 Plastic

其他

产品生命周期 Obsolete

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

FH21-14S-1DSA引脚图与封装图

FH21-14S-1DSA引脚图

FH21-14S-1DSA封装图

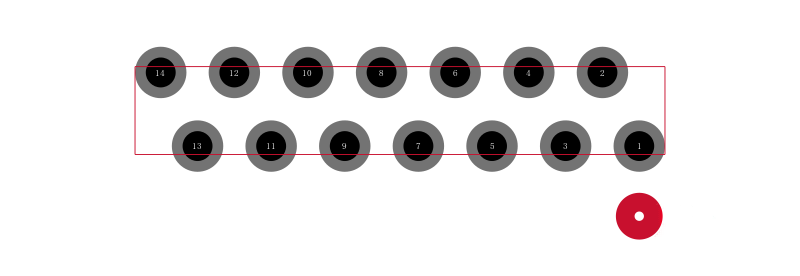

FH21-14S-1DSA封装焊盘图
