FX2BA-100PA-1.27DSAL71

Hirose Electric 广濑电子元器件分类

1.27mm间距多功能两件式连接器 1.27mm Pitch Multi-function Two Piece Connector

100 Position Plug Connector Through Hole Solder

得捷:
CONN HEADER VERT 100POS 1.27MM

艾睿:
Conn Board to Board HDR 100 POS 1.27mm Solder ST Thru-Hole Tray

Verical:
Conn Board to Board HDR 100 POS 1.27mm Solder ST Thru-Hole Tray

ICbanQ:
Board to Board & Mezzanine Connectors 100P STRAIGHT HEADR T/H BOARD MNT LK CON

FX2BA-100PA-1.27DSAL71中文资料参数规格

技术参数

触点数 100

额定电流 0.5 A

绝缘电阻 1000 MΩ

排数 2

针脚数 100

拔插次数 500

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压Max 125 VAC

额定电压 125 V

接触电阻Max 45 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 8.5 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Polyamide PA

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

FX2BA-100PA-1.27DSAL71引脚图与封装图

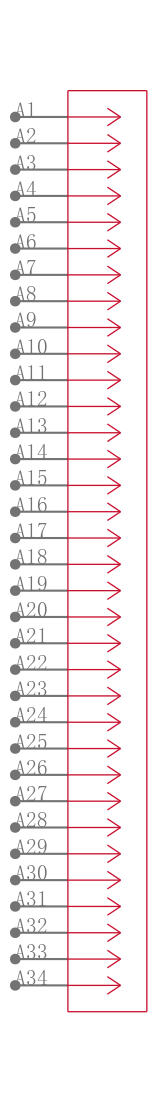

FX2BA-100PA-1.27DSAL71引脚图

FX2BA-100PA-1.27DSAL71封装图

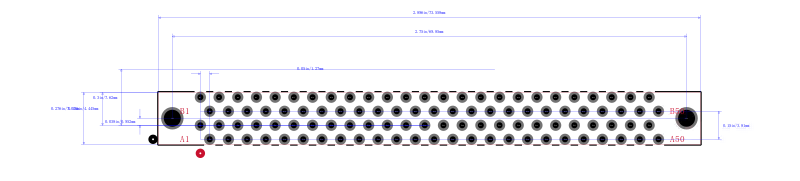

FX2BA-100PA-1.27DSAL71封装焊盘图
