FX2C-120S-1.27DSA71
数据手册.pdf
Hirose Electric
广濑
连接器
FX2C-120S-1.27DSA71中文资料参数规格
技术参数
触点数 120
极性 Female
触点电镀 Gold
绝缘电阻 100MΩ @250VDC
排数 2
易燃性等级 UL 94 V-0
针脚数 120
接触电阻 <45mΩ @100mA
封装参数
安装方式 Through Hole
引脚间距 1.27 mm
外形尺寸
长度 86.25 mm
宽度 7 mm
高度 9.5 mm
引脚间距 1.27 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
FX2C-120S-1.27DSA71引脚图与封装图
FX2C-120S-1.27DSA71引脚图
FX2C-120S-1.27DSA71封装图

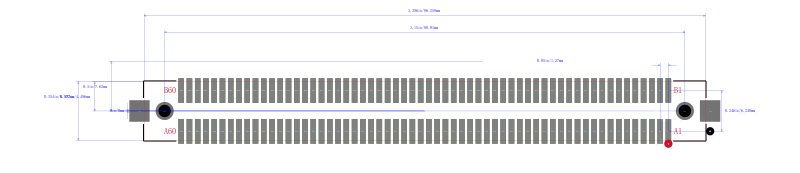

FX2C-120S-1.27DSA71封装焊盘图
在线购买FX2C-120S-1.27DSA71
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| FX2C-120S-1.27DSA71 | Hirose Electric 广濑 | 120 位置 1.27 mm 板对板 通孔 直 插座 | 搜索库存 |
替代型号FX2C-120S-1.27DSA71
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： FX2C-120S-1.27DSA71 品牌： Hirose Electric 广濑 封装： 120Contact 1.27mm Female | 当前型号 | 120 位置 1.27 mm 板对板 通孔 直 插座 | 当前型号 |
| 型号： FX2C-120S-1.27DSA 品牌： 广濑 封装： 120Contact 120Position | 完全替代 | 1.27mm间距多功能两件式连接器 1.27mm Pitch Multi-function Two Piece Connector | FX2C-120S-1.27DSA71和FX2C-120S-1.27DSA的区别 |
