FTS-120-03-L-DV
数据手册.pdfSamtec(申泰电子)
连接器与适配器
FTS-120-03-L-DV中文资料参数规格
技术参数
触点数 40
极性 Male
触点电镀 Gold
额定电流 1.75 A
排数 2
针脚数 40
封装参数
安装方式 Surface Mount
引脚间距 1.27 mm
外形尺寸
长度 25.4 mm
宽度 3.42 mm
高度 1.27 mm
引脚间距 1.27 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
FTS-120-03-L-DV引脚图与封装图

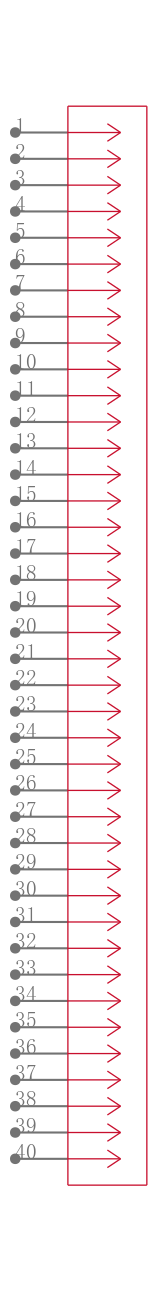

FTS-120-03-L-DV引脚图

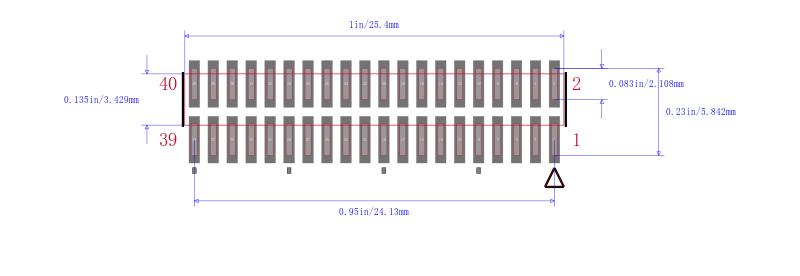

FTS-120-03-L-DV封装图

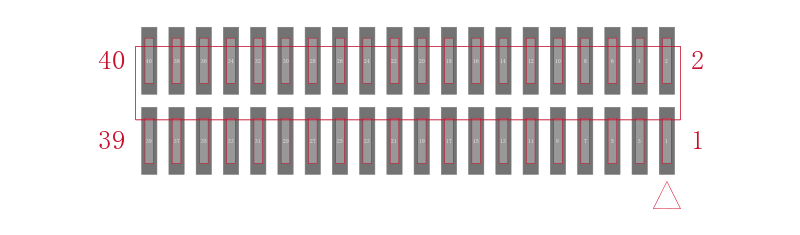

FTS-120-03-L-DV封装焊盘图
