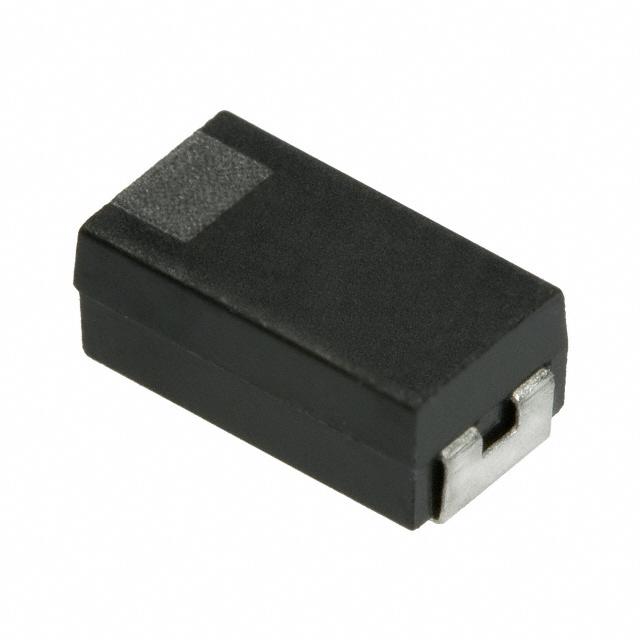

F970J226MCC
数据手册.pdf
Nichicon
尼吉康
被动器件
F970J226MCC中文资料参数规格
技术参数
额定电压DC 6.30 V
电容 22 μF
等效串联电阻ESR 1.1 Ω
容差 ±20 %
额定电压 6.3 V
封装参数
安装方式 Surface Mount
封装 6032
外形尺寸
长度 6.00 mm
宽度 3.20 mm
高度 2.70 mm
封装 6032
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Obsolete
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
F970J226MCC引脚图与封装图
F970J226MCC引脚图
F970J226MCC封装图
F970J226MCC封装焊盘图
在线购买F970J226MCC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| F970J226MCC | Nichicon 尼吉康 | Cap Tant 22uF 6.3V 20% 2312 | 搜索库存 |
替代型号F970J226MCC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： F970J226MCC 品牌： Nichicon 尼吉康 封装： 2312 22uF 6.3V 20per | 当前型号 | Cap Tant 22uF 6.3V 20% 2312 | 当前型号 |
| 型号： TCJA226M006R0300 品牌： 艾维克斯 封装： 1206 22F 6.3V 20per | 功能相似 | TCJ 系列片式钽电容器，带电导的聚合物电极 与传统的二氧化锰电极电容器相比，ESR 更低、非点火故障模式更安全、电容值保留性能更佳 外壳尺寸小，非常适用于手机、PDA 和其他便携式电子设备 适合工作温度高达 125°C 的电源管理系统 尺寸 mm --- 外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3 G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8 H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8 K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8 P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5 R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5 T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3 | F970J226MCC和TCJA226M006R0300的区别 |
| 型号： TCJT226M006R0150 品牌： 艾维克斯 封装： 1210 22uF 6.3V 20per | 功能相似 | TCJ 系列 22 uF 6.3 V ±20 % 表面贴装 固体 电解 钽 贴片电容 | F970J226MCC和TCJT226M006R0150的区别 |
| 型号： TLCL226M006XTA 品牌： 艾维克斯 封装： 22uF 6.3V 20per | 功能相似 | AVX TLCL226M006XTA 表面贴装钽电容, TLC系列, 22 µF, ± 20%, 6.3 V, 0603 [1608 公制], L | F970J226MCC和TLCL226M006XTA的区别 |
