FDC3535
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
FDC3535中文资料参数规格
技术参数
针脚数 6
漏源极电阻 0.147 Ω
极性 P-Channel
耗散功率 1.6 W
漏源极电压Vds 80 V
连续漏极电流Ids 2.1A
上升时间 3.1 ns
输入电容Ciss 880pF @40VVds
额定功率Max 700 mW
下降时间 2.9 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.6W Ta
封装参数
安装方式 Surface Mount
引脚数 6

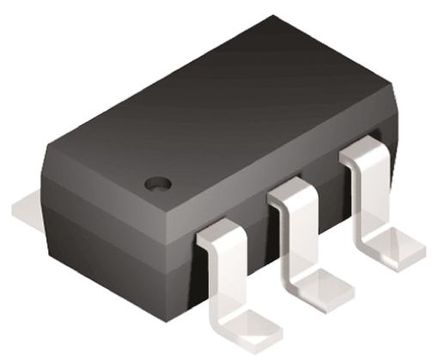

封装 TSOT-23-6
外形尺寸
长度 3 mm
宽度 1.7 mm
高度 1 mm
封装 TSOT-23-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
FDC3535引脚图与封装图
FDC3535引脚图
FDC3535封装焊盘图
