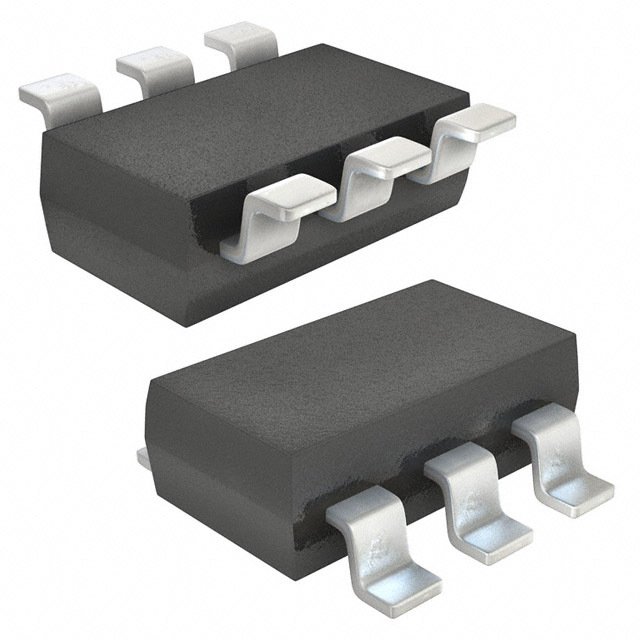

FDC6392S
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
FDC6392S中文资料参数规格
技术参数
额定电压DC -20.0 V
额定电流 -2.20 A
漏源极电阻 150 mΩ
极性 P-Channel
耗散功率 0.96 W
漏源极电压Vds 20 V
栅源击穿电压 ±12.0 V
连续漏极电流Ids 2.20 A
上升时间 11 ns
输入电容Ciss 369pF @10VVds
额定功率Max 700 mW
下降时间 4 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 960mW Ta
封装参数
安装方式 Surface Mount
引脚数 6
封装 TSOT-23-6
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.1 mm
封装 TSOT-23-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
FDC6392S引脚图与封装图
暂无图片
在线购买FDC6392S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| FDC6392S | Fairchild 飞兆/仙童 | FDC6392S 复合场效应管MOSFET+肖特基二极管 -20V -2.2A 1A 0.34V SOT-163/SOT23-6 marking/标记 392 直流转换器/DC-DC转换器/低栅极电荷/快速开关 | 搜索库存 |
替代型号FDC6392S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： FDC6392S 品牌： Fairchild 飞兆/仙童 封装： SSOT P-Channel 20V 2.2A 150mohms | 当前型号 | FDC6392S 复合场效应管MOSFET+肖特基二极管 -20V -2.2A 1A 0.34V SOT-163/SOT23-6 marking/标记 392 直流转换器/DC-DC转换器/低栅极电荷/快速开关 | 当前型号 |
| 型号： SI1413EDH-T1-E3 品牌： Vishay Siliconix 封装： SOT-363 P-Channel 20V 2.9A 220mΩ | 功能相似 | MOSFET P-CH 20V 2.3A SC70-6 | FDC6392S和SI1413EDH-T1-E3的区别 |
