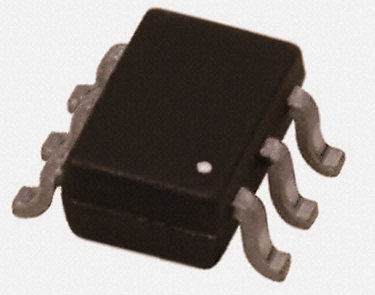

FDC3601N
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
FDC3601N中文资料参数规格
技术参数
额定电压DC 100 V
额定电流 1.00 A
针脚数 6
漏源极电阻 500 mΩ
极性 N-Channel
耗散功率 960 mW
阈值电压 2.6 V
输入电容 153 pF
栅电荷 3.70 nC
漏源极电压Vds 100 V
漏源击穿电压 100 V
栅源击穿电压 ±20.0 V
连续漏极电流Ids 1.00 A
上升时间 4 ns
输入电容Ciss 153pF @50VVds
额定功率Max 700 mW
下降时间 4 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 960 mW
封装参数
安装方式 Surface Mount
引脚数 6
封装 TSOT-23-6
外形尺寸
长度 3 mm
宽度 1.7 mm
高度 1 mm
封装 TSOT-23-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
FDC3601N引脚图与封装图
暂无图片
