FH39-27S-0.3SHW10中文资料参数规格
技术参数
触点数 27
极性 Female
触点电镀 Gold
额定电流 200 mA
绝缘电阻 50 MΩ
排数 1
针脚数 27
拔插次数 10
额定电流Max 0.2 A
额定电压Max 30 VAC
额定电压 30 V
接触电阻Max 100 mΩ
封装参数
安装方式 Surface Mount
引脚数 27
外形尺寸
长度 10.3 mm
宽度 3.85 mm
高度 1.1 mm
物理参数
外壳颜色 Beige
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
FH39-27S-0.3SHW10引脚图与封装图

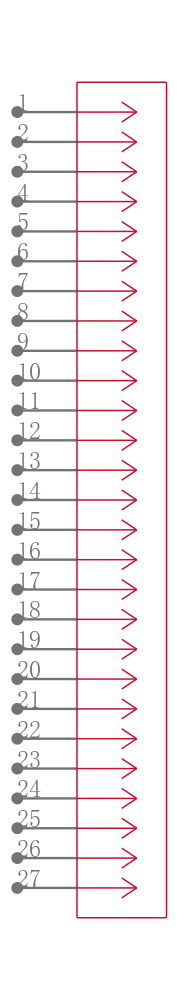

FH39-27S-0.3SHW10引脚图

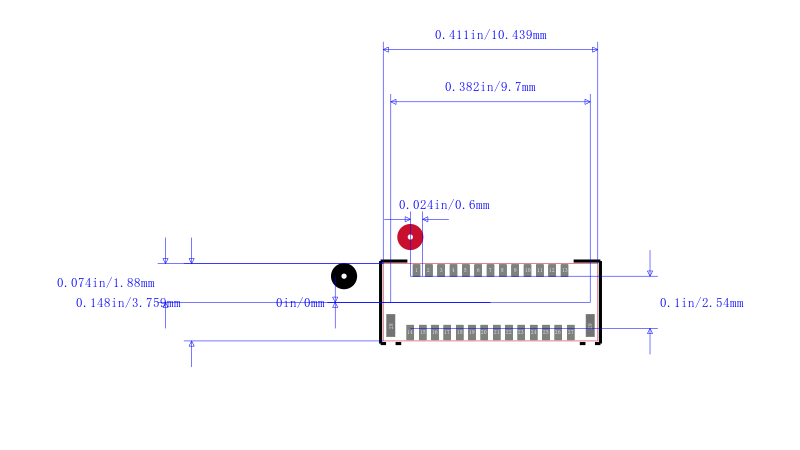

FH39-27S-0.3SHW10封装图

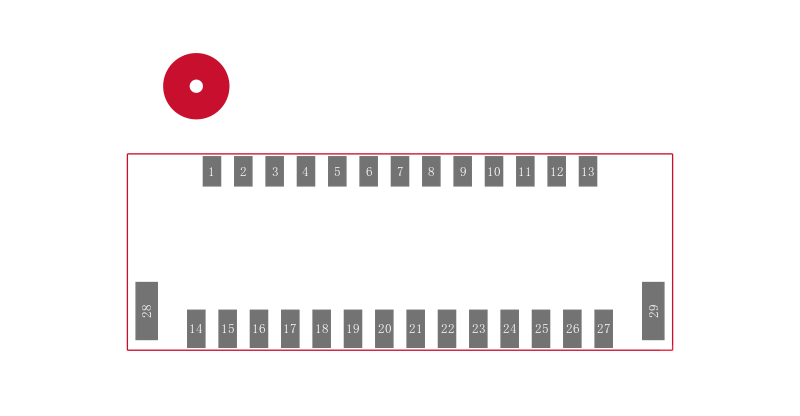

FH39-27S-0.3SHW10封装焊盘图
