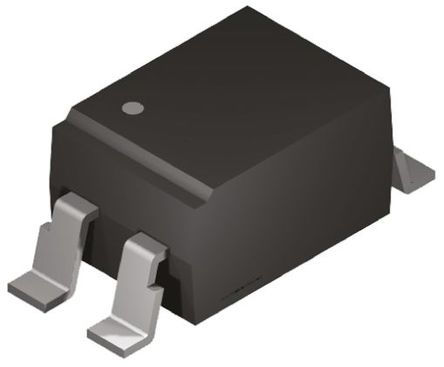

FOD817DSD
数据手册.pdf
Fairchild
飞兆/仙童
电子元器件分类
FOD817DSD中文资料参数规格
技术参数
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 70 V
电路数 1
通道数 1
针脚数 4
正向电压 1.2 V
输入电流 50.0 mA
耗散功率 0.2 W
上升时间 18000 ns
隔离电压 5000 Vrms
击穿电压集电极-发射极 70 V
正向电流 50 mA
输出电压Max 70 V
输入电流Min 50 mA
击穿电压 6 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 18000 ns
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 110 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 4
封装 DIP-4
外形尺寸
宽度 7 mm
高度 4 mm
封装 DIP-4
物理参数
工作温度 -55℃ ~ 110℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
FOD817DSD引脚图与封装图
FOD817DSD引脚图
FOD817DSD封装焊盘图
在线购买FOD817DSD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| FOD817DSD | Fairchild 飞兆/仙童 | FAIRCHILD SEMICONDUCTOR FOD817DSD 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 4 引脚, 50 mA, 5 kV, 300 % | 搜索库存 |
替代型号FOD817DSD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： FOD817DSD 品牌： Fairchild 飞兆/仙童 封装： DIP 5kV 50mA 70V | 当前型号 | FAIRCHILD SEMICONDUCTOR FOD817DSD 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 4 引脚, 50 mA, 5 kV, 300 % | 当前型号 |
| 型号： PC817XNNIP0F 品牌： 夏普 封装： SMD 5kV 50mA 80V | 功能相似 | SHARP PC817XNNIP0F 光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 50 mA, 5 kV, 50 % | FOD817DSD和PC817XNNIP0F的区别 |
