ESMH630VSN103MR50T

ESMH630VSN103MR50T

数据手册.pdf
Chemi-Con 贵弥功 被动器件

UNITED CHEMI-CON  ESMH630VSN103MR50T  铝电解电容, 10000uF 63V 摁入式

铝电解器 径向，Can - 卡入式 25 毫欧 @ 120Hz 85°C 时为 2000 小时


得捷:
CAP ALUM 10000UF 20% 63V SNAP


e络盟:
铝电解电容, 10000uF 63V 摁入式


艾睿:
Cap Aluminum Lytic 10000uF 63V 20% 30 X 50mm Snap-In 10mm 0.025 Ohm 5490mA 2000h 85°C


Chip1Stop:
Cap Aluminum 10000uF 63V 20% 30 X 50mm Snap-In 10mm 0.025 Ohm 5490mA 2000h 85℃ Bulk


Verical:
Cap Aluminum Lytic 10000uF 63V 20% 30 X 50mm Snap-In 10mm 0.025 Ohm 5490mA 2000h 85C Bulk


Newark:
# UNITED CHEMI-CON  ESMH630VSN103MR50T  Electrolytic Capacitor, Snap-in, 10000 µF, 63 V, SMH Series, ± 20%, Quick Connect, Snap-In, 30 mm


MASTER:
Cap Aluminum Lytic 10000uF 63V 20% 30 X 50mm Snap-In 10mm 0.025 Ohm 5490mA 2000h 85°C


Electro Sonic:
Cap Aluminum Lytic 10000uF 63V 20% 30 X 50mm Snap-In 10mm 0.025 Ohm 5490mA 2000h 85°C


ESMH630VSN103MR50T中文资料参数规格
技术参数

额定电压DC 63.0 V

电容 10000 µF

等效串联电阻ESR 25mΩ @120Hz

容差 ±20 %

产品系列 SMH

测试频率 120 Hz

纹波电流 5490 mA

纹波电流高频 5.49A @120Hz

纹波电流低频 6.588A @100kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Snap-In

引脚间距 10 mm

外形尺寸

长度 50.0 mm

高度 50 mm

直径 30.0 mm

封装 Snap-In

引脚间距 10 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

HTS代码 8532220020

ESMH630VSN103MR50T引脚图与封装图

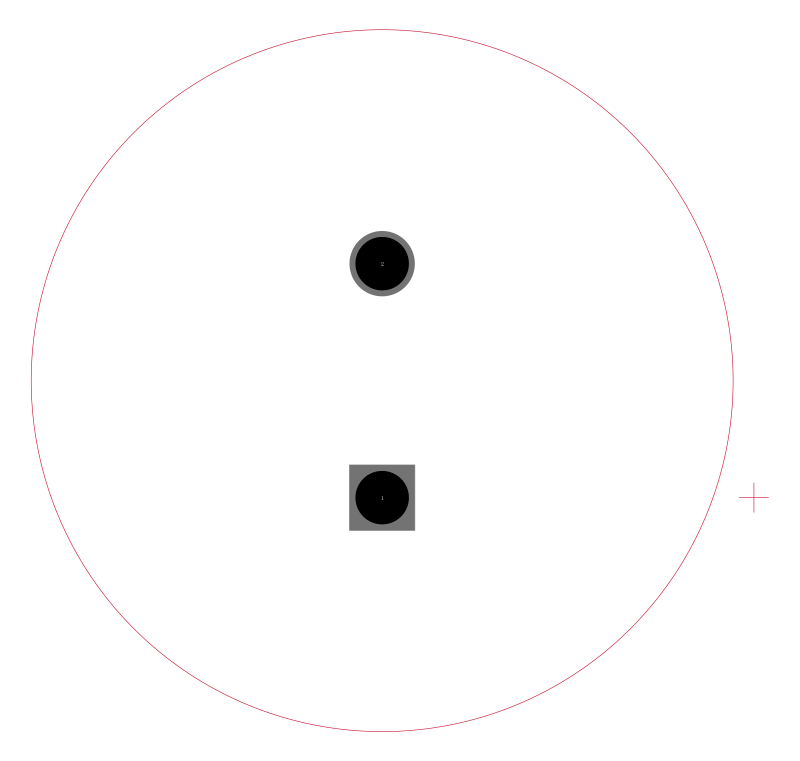

ESMH630VSN103MR50T引脚图

ESMH630VSN103MR50T引脚图

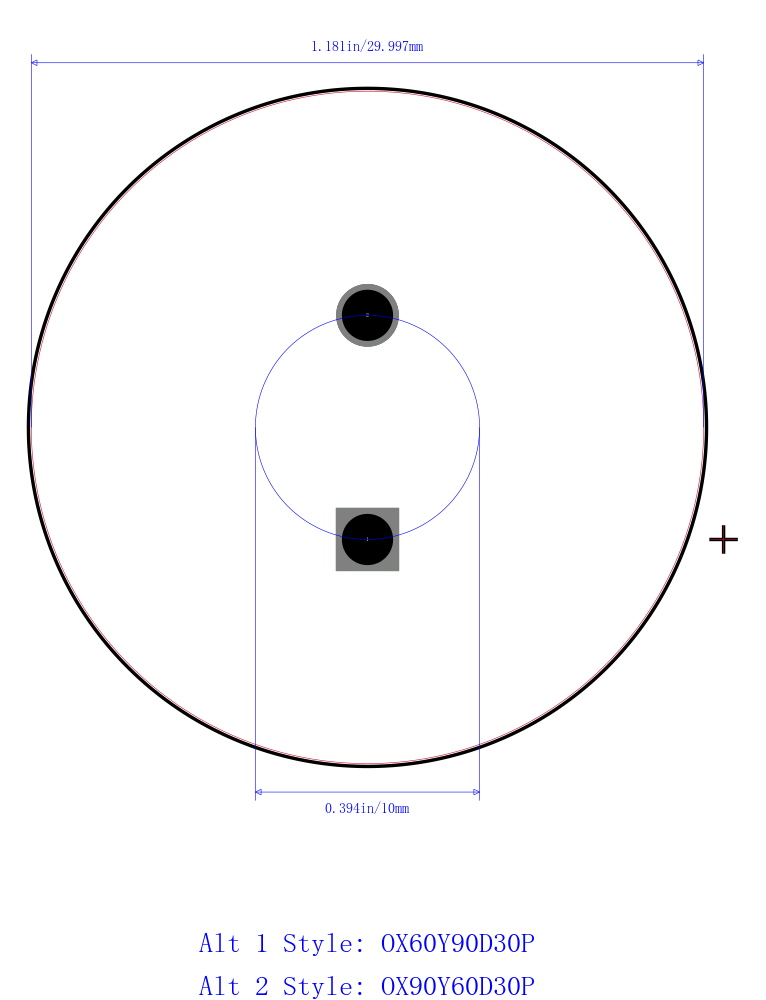

ESMH630VSN103MR50T封装图

ESMH630VSN103MR50T封装图

ESMH630VSN103MR50T封装焊盘图

ESMH630VSN103MR50T封装焊盘图

在线购买ESMH630VSN103MR50T
型号 制造商 描述 购买
ESMH630VSN103MR50T Chemi-Con 贵弥功 UNITED CHEMI-CON  ESMH630VSN103MR50T  铝电解电容, 10000uF 63V 摁入式 搜索库存
替代型号ESMH630VSN103MR50T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ESMH630VSN103MR50T

品牌： Chemi-Con 贵弥功

封装： Radial 10mF 63V ±20%

当前型号

UNITED CHEMI-CON  ESMH630VSN103MR50T  铝电解电容, 10000uF 63V 摁入式

当前型号

型号： SMH63VS103M30X50T2

品牌： 贵弥功

封装： 10mF 63V 20per

类似代替

10mF ±20% 63V 5490mA Φ30mm

ESMH630VSN103MR50T和SMH63VS103M30X50T2的区别

型号： 380LX103M063A042

品牌： Cornell Dubilier ElectronicsCDE

封装： Radial 10mF 63V ±20%

功能相似

CORNELL DUBILIER  380LX103M063A042  铝电解电容, 10000uF 20%容差 63V

ESMH630VSN103MR50T和380LX103M063A042的区别

型号： B41231A8109M000

品牌： 爱普科斯

封装： 10mF 63V ±20%

功能相似

EPCOS  B41231A8109M000  铝电解电容, 摁入式, B41231系列, 10000 µF, ± 20%, 63 V, 30 mm

ESMH630VSN103MR50T和B41231A8109M000的区别
