ERJT14J301U
数据手册.pdf
Panasonic
松下
被动器件
ERJT14J301U中文资料参数规格
技术参数
容差 ±5 %
额定功率 0.5 W
产品系列 ERJT14
电阻 300 Ω
阻值偏差 ±5 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 200 V
封装参数
封装公制 3225
封装 1210
外形尺寸
长度 3.2 mm
宽度 2.5 mm
高度 0.5 mm
封装公制 3225
封装 1210
物理参数
温度系数 ±200 ppm/℃
其他
产品生命周期 Unknown
最小包装 40000
符合标准
RoHS标准 RoHS Compliant
ERJT14J301U引脚图与封装图
ERJT14J301U引脚图

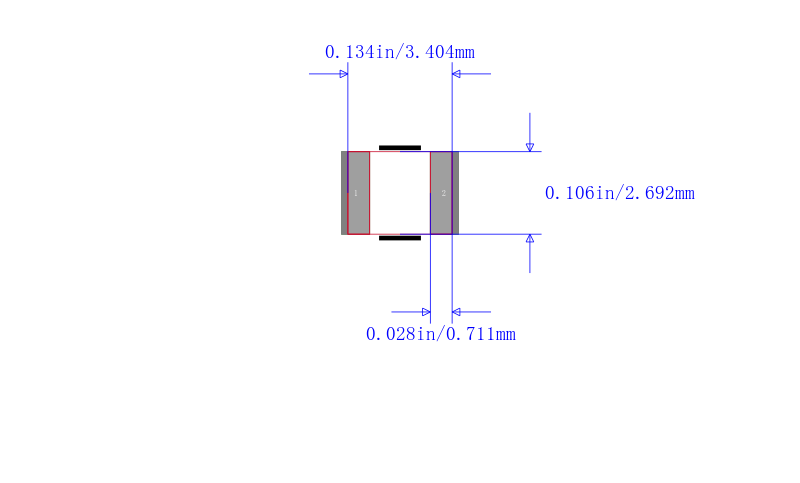

ERJT14J301U封装图

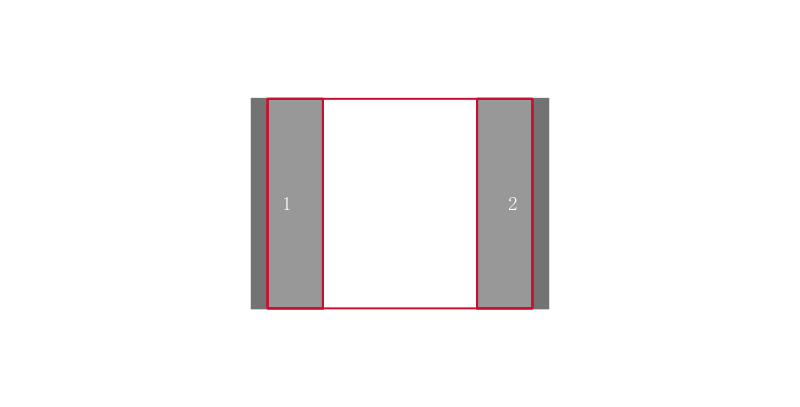

ERJT14J301U封装焊盘图
在线购买ERJT14J301U
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJT14J301U | Panasonic 松下 | 1210 格式抗脉冲电阻器，ERJT14 系列 - 5% Panasonic ERJ T14 抗脉冲厚膜芯片电阻器由三层电极和金属釉厚膜电阻元件构成。 这些芯片电阻器优化的修边规格可确保高脉冲特性。 防脉冲特性 0.5 W 高功率额定值 高可靠性 可使用回流和流动焊接 ### 应用 这些芯片电阻器符合 AEC-Q200 标准，适用于汽车应用。 ### 厚膜 - 1210 | 搜索库存 |
替代型号ERJT14J301U
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJT14J301U 品牌： Panasonic 松下 封装： 300Ω ±5% | 当前型号 | 1210 格式抗脉冲电阻器，ERJT14 系列 - 5%Panasonic ERJ T14 抗脉冲厚膜芯片电阻器由三层电极和金属釉厚膜电阻元件构成。 这些芯片电阻器优化的修边规格可确保高脉冲特性。防脉冲特性 0.5 W 高功率额定值 高可靠性 可使用回流和流动焊接 ### 应用这些芯片电阻器符合 AEC-Q200 标准，适用于汽车应用。 ### 厚膜 - 1210 | 当前型号 |
| 型号： ERJP14J301U 品牌： 松下 封装： 1210 300Ω 500mW ±5% | 类似代替 | 1210 300Ω ±5% ±200ppm/℃ | ERJT14J301U和ERJP14J301U的区别 |
