ECWU1104KC9
数据手册.pdf
Panasonic
松下
被动器件
ECWU1104KC9中文资料参数规格
技术参数
额定电压DC 100 V
电容 100 nF
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
封装 2416
外形尺寸
长度 6 mm
宽度 4.10 mm
高度 1.8 mm
封装 2416
物理参数
材质 PEN
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Unknown
最小包装 3000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECWU1104KC9引脚图与封装图

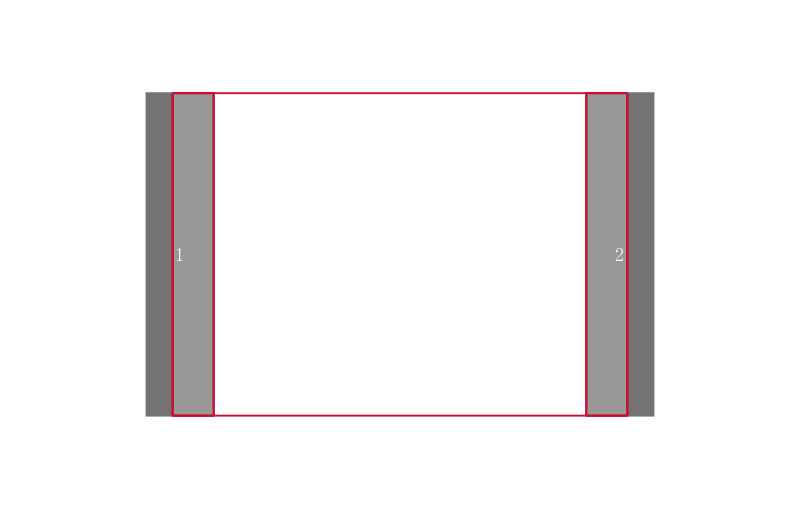

ECWU1104KC9引脚图

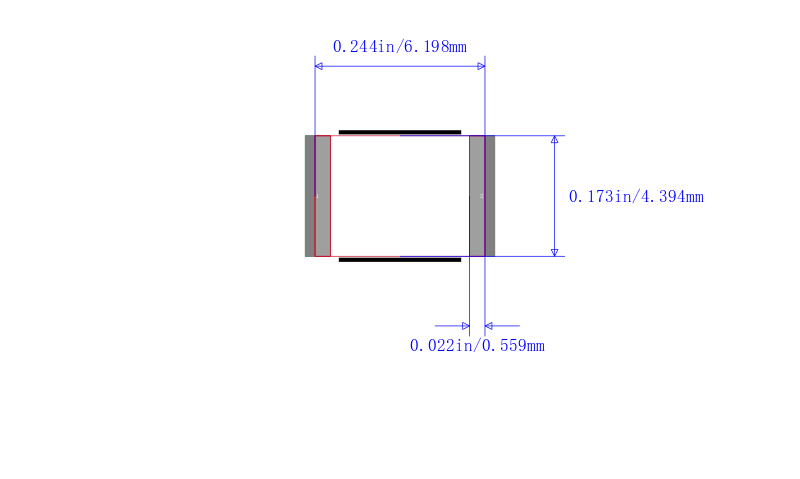

ECWU1104KC9封装图
ECWU1104KC9封装焊盘图
在线购买ECWU1104KC9
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECWU1104KC9 | Panasonic 松下 | Panasonic ECWUC 塑料薄膜电容器 Panasonic ECWUC 薄膜电容器具有无模结构，并利用堆叠式金属化 PEN 膜作为电介质。 结构小型 轻型 适用于回流焊接 ### 应用 Panasonic ECWUC 薄膜电容器适用于一般用途，如旁路和耦合。 ### 表面安装 85°C | 搜索库存 |
替代型号ECWU1104KC9
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECWU1104KC9 品牌： Panasonic 松下 封装： 2416 100mF 100V ±10% | 当前型号 | Panasonic ECWUC 塑料薄膜电容器Panasonic ECWUC 薄膜电容器具有无模结构，并利用堆叠式金属化 PEN 膜作为电介质。结构小型 轻型 适用于回流焊接 ### 应用Panasonic ECWUC 薄膜电容器适用于一般用途，如旁路和耦合。 ### 表面安装 85°C | 当前型号 |
| 型号： ECHU1H103GB5 品牌： 松下 封装： | 完全替代 | ECHU1H103GB5 0.010uF 1206-103 G | ECWU1104KC9和ECHU1H103GB5的区别 |
| 型号： ECHU1C103JX7 品牌： 松下 封装： | 功能相似 | Film Capacitor, Plastic, 16V, 5% +Tol, 5% -Tol, 0.01uF, Surface Mount, 0805, CHIP | ECWU1104KC9和ECHU1C103JX7的区别 |
| 型号： NSWC104K100TRE1F 品牌： NIC 封装： | 功能相似 | 100nF ±10% 100V 1.8mm | ECWU1104KC9和NSWC104K100TRE1F的区别 |
