ERZV20D271中文资料参数规格
技术参数
额定电压DC 225 V
额定电压AC 175 V
电容 1.3 nF
额定功率 1.00 W
钳位电压 455 V
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压DC Max 225 V
额定电压AC Max 175 V
封装参数
安装方式 Through Hole
封装 片状 20mm
外形尺寸
宽度 5.6 mm
高度 24.5 mm
封装 片状 20mm
厚度 5.6 mm
物理参数
材质 Zinc Oxide
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERZV20D271引脚图与封装图

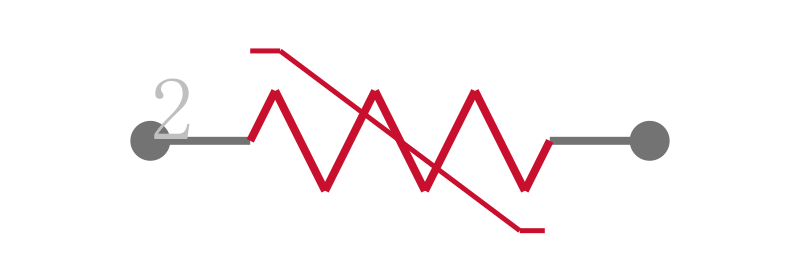

ERZV20D271引脚图

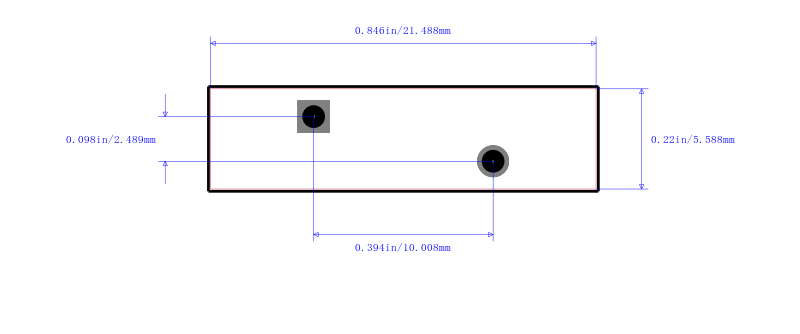

ERZV20D271封装图

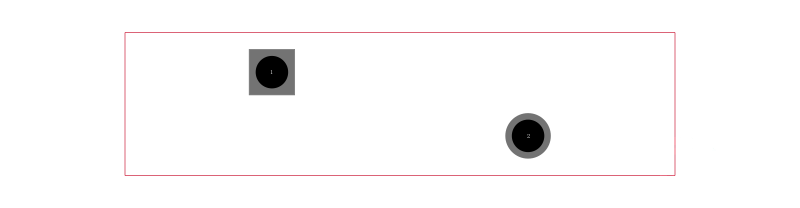

ERZV20D271封装焊盘图
