ER5810KJT

ER5810KJT

数据手册.pdf

TE CONNECTIVITY / CGS  ER5810KJT  通孔电阻器, ER系列, 10 kohm, 7 W, ± 5%, 200 V, 轴向引线

ER58 系列 6W，轴向

ER 系列为高功耗硅树脂涂层器

提供特殊脉冲式

可耐受大多数溶剂

### 硅酮涂敷，轴向

线绕功率电阻器，生产符合非常高的标准，并使用坚固的焊接顶盖和引线结构方法，可提供相当大的强度和抗损坏性能。 该元件绕在陶瓷模型上，并涂有非易燃硅酮粘固粉。


欧时:
电阻器,线绕,涂敷硅酮,6W,10k


立创商城:
10kΩ ±5% 7W


艾睿:
Res Wirewound 10K Ohm 5% 7W 0ppm/°C to 60ppm/°C Conformal Coated AXL Ammo


Allied Electronics:
Resistor; Wirewound; Res 10 Kilohms; Pwr-Rtg 6 W; Tol 5%; Axial; Silicone Coat


安富利:
Res Wirewound 10K Ohm 5% 7W 0ppm/°C to 60ppm/°C Conformal AXL Thru-Hole Ammo Pack


Chip1Stop:
Res Wirewound 10K Ohm 5% 7W 0ppm/ C to 60ppm/ C Conformal AXL Ammo Pack


Verical:
Res Wirewound 10K Ohm 5% 7W 0ppm/C to 60ppm/C Conformal Coated AXL Ammo


ER5810KJT中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±5 %

额定功率 7 W

电阻 10 kΩ

阻值偏差 ±5 %

工作温度Max 200 ℃

工作温度Min -55 ℃

额定电压 200 V

封装参数

安装方式 Through Hole

引脚数 2

封装 轴向引线

外形尺寸

长度 22.2 mm

直径 Φ8.00mm

脚长度 38 mm

封装 轴向引线

物理参数

工作温度 -55℃ ~ 200℃

温度系数 0ppm/℃ ~ 60ppm/℃

其他

产品生命周期 Active

包装方式 Ammo Pack

最小包装 1000

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

REACH SVHC标准 No SVHC

ER5810KJT引脚图与封装图

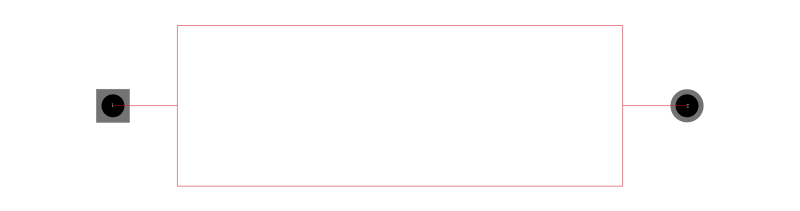

ER5810KJT引脚图

ER5810KJT引脚图

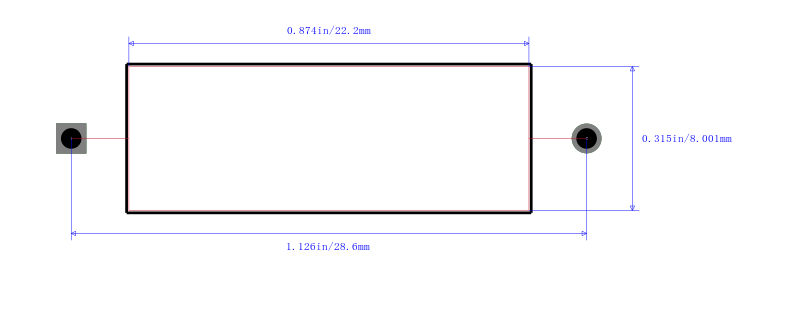

ER5810KJT封装图

ER5810KJT封装图

ER5810KJT封装焊盘图

ER5810KJT封装焊盘图

在线购买ER5810KJT
型号 制造商 描述 购买
ER5810KJT TE Connectivity 泰科 TE CONNECTIVITY / CGS  ER5810KJT  通孔电阻器, ER系列, 10 kohm, 7 W, ± 5%, 200 V, 轴向引线 搜索库存
替代型号ER5810KJT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ER5810KJT

品牌： TE Connectivity 泰科

封装： 10kΩ 7W ±5%

当前型号

TE CONNECTIVITY / CGS  ER5810KJT  通孔电阻器, ER系列, 10 kohm, 7 W, ± 5%, 200 V, 轴向引线

当前型号

型号： W22-10KJI

品牌： TT Electronics/Welwyn

封装： 10kΩ 7W ±5%

完全替代

WELWYN  W22-10KJI  通孔电阻器, W22系列, 10 kohm, 7 W, ± 5%, 200 V, 轴向引线

ER5810KJT和W22-10KJI的区别

型号： C710KJT

品牌： 泰科

封装： Ammo 10kΩ 7W ±5%

类似代替

Res Wirewound 10KΩ 5% 7W ±90ppm/℃ Conformal AXL Thru-Hole Ammo Pack

ER5810KJT和C710KJT的区别

型号： AC07000001002JAC00

品牌： 威世

封装： Axial 10KΩ 7W ±5%

功能相似

10kΩ ±5% 7W 100/+180ppm/℃ Φ7.50mm

ER5810KJT和AC07000001002JAC00的区别
