ERJ8ENF6803V
数据手册.pdf
Panasonic
松下
被动器件
ERJ8ENF6803V中文资料参数规格
技术参数
额定电压DC 200 V
额定功率 250 mW
产品系列 ERJ8E
电阻 680 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 200 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
最小包装 5000
制造应用 工业, Consumer Electronics, 车用, 便携式器材, 电源管理, Portable Devices, Power Management, Industrial, Automotive, 消费电子产品
符合标准
RoHS标准
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ8ENF6803V引脚图与封装图

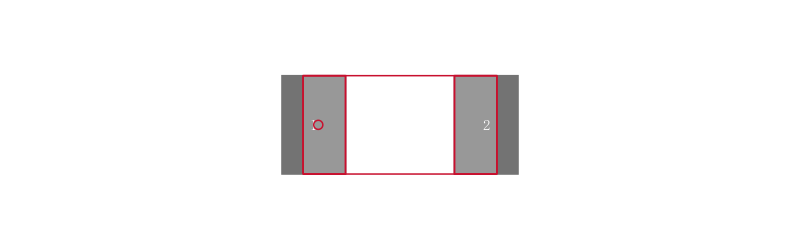

ERJ8ENF6803V引脚图

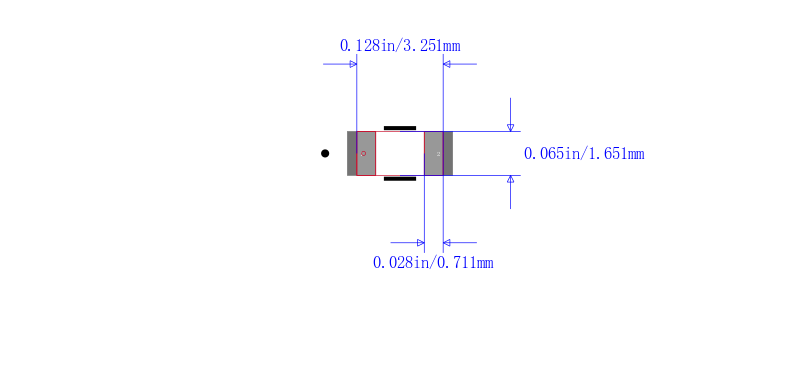

ERJ8ENF6803V封装图
ERJ8ENF6803V封装焊盘图
在线购买ERJ8ENF6803V
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ8ENF6803V | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF6803V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 680 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 搜索库存 |
替代型号ERJ8ENF6803V
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ8ENF6803V 品牌： Panasonic 松下 封装： 1206 680kΩ 250mW ±1% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF6803V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 680 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 当前型号 |
| 型号： CRCW1206680KFKEA 品牌： 威世 封装： 1206 680kohms 250mW 1per | 完全替代 | VISHAY CRCW1206680KFKEA. 片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 680 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF6803V和CRCW1206680KFKEA的区别 |
| 型号： MCWR12X6803FTL 品牌： Multicomp 封装： 1206 680kohms 250mW 1per | 类似代替 | MULTICOMP MCWR12X6803FTL 片式电阻器, 表面贴装, 厚膜, MCWR系列, 680 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF6803V和MCWR12X6803FTL的区别 |
| 型号： ASC1206-680KFT5 品牌： TT Electronics/Welwyn 封装： 1206 680kohms 1per 250mW | 类似代替 | WELWYN ASC1206-680KFT5 片式电阻器, 表面贴装, 厚膜, ASC系列, 680 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF6803V和ASC1206-680KFT5的区别 |
