ERJ8ENF22R0V
数据手册.pdf
Panasonic
松下
被动器件
ERJ8ENF22R0V中文资料参数规格
技术参数
额定电压DC 200 V
额定功率 250 mW
产品系列 ERJ8E
电阻 22 Ω
阻值偏差 ±1 %
额定电压 200 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
最小包装 5000
制造应用 Industrial, 车用, 电源管理, 工业, Portable Devices, Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ8ENF22R0V引脚图与封装图

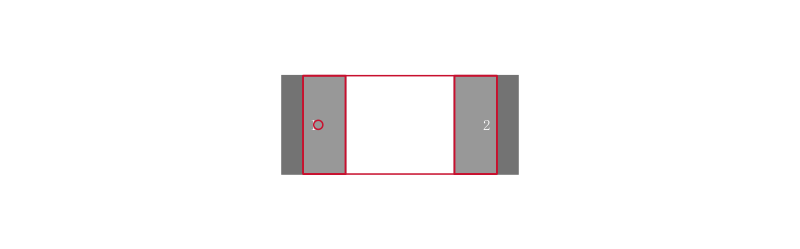

ERJ8ENF22R0V引脚图

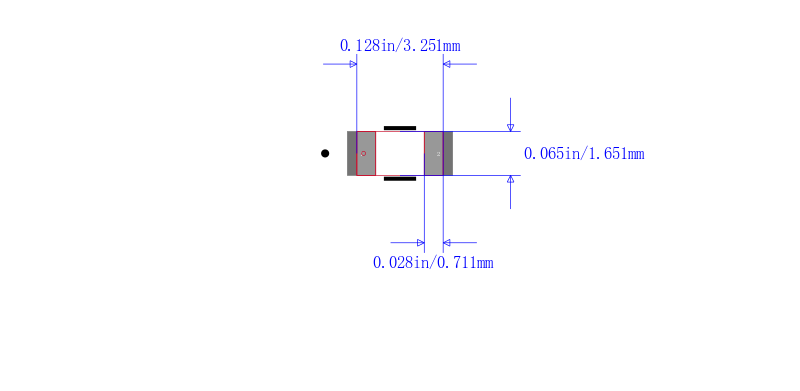

ERJ8ENF22R0V封装图
ERJ8ENF22R0V封装焊盘图
在线购买ERJ8ENF22R0V
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ8ENF22R0V | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF22R0V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 22 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 搜索库存 |
替代型号ERJ8ENF22R0V
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ8ENF22R0V 品牌： Panasonic 松下 封装： 1206 22Ω 250mW ±1% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF22R0V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 22 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 当前型号 |
| 型号： CRCW120622R0FKEA 品牌： 威世 封装： 1206 22ohms 250mW 1per | 完全替代 | VISHAY CRCW120622R0FKEA. 片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 22 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF22R0V和CRCW120622R0FKEA的区别 |
| 型号： RK73H2BTTD22R0F 品牌： KOA Speer 封装： 1206 22Ω ±1% 250mW 200V | 完全替代 | SMD片式电阻, 厚膜, 1206 [3216公制], 22 ohm, RK73H系列, 200 V, 厚膜, 250 mW | ERJ8ENF22R0V和RK73H2BTTD22R0F的区别 |
| 型号： ASC1206-22RFT5 品牌： TT Electronics/Welwyn 封装： 1206 22Ω 250mW ±1% | 类似代替 | WELWYN ASC1206-22RFT5 片式电阻器, 表面贴装, 厚膜, ASC系列, 22 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF22R0V和ASC1206-22RFT5的区别 |
