ERJ8ENF4703V

ERJ8ENF4703V

数据手册.pdf
Panasonic 松下 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ8ENF4703V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1%

1206 格式器，ERJ8EN 系列 - 1%（5kΩ 至 2.2MkΩ）

的 ERJ8EN 精密电阻器由三层电极和一个金属上釉电阻性厚膜元件构成。 这些片式电阻器采用轻型、紧凑型结构，是高可靠性的解决方案，具有低电阻容差。 ERJ8EN 片式电阻器同时兼容回流焊接和流动焊接，还可在自动贴片机中使用。

### 产品应用信息

这些片式电阻器具有 AEC-Q200 资格，适用于汽车应用。

### 标准

IEC 60115-8，JIS C 5201-8，EIAJ RC-2134B


欧时:
Panasonic ERJ8EN 系列 0.25W 470kΩ 精密厚膜SMD 电阻器 ERJ8ENF4703V, ±1%, ±100ppm/°C, 1206 封装


e络盟:
SMD片式电阻, 厚膜, 1206 [3216公制], 470 kohm, ERJ8E 系列, 200 V, 厚膜, 250 mW


艾睿:
Res Thick Film 1206 470K Ohm 1% 0.25W1/4W ±100ppm/°C Pad SMD Automotive T/R


安富利:
Res Thick Film 1206 470K Ohm 1% 1/4W ±100ppm/°C Molded SMD SMD Punched Carrier T/R


Chip1Stop:
Res Thick Film 3.2 x 1.6 mm 470K Ohm 1% 0.25W1/4W 100ppm/ C Molded SMD Punched Carrier T/R


Verical:
Res Thick Film 1206 470K Ohm 1% 0.25W1/4W ±100ppm/C Molded SMD Automotive T/R


ERJ8ENF4703V中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±1 %

额定功率 250 mW

产品系列 ERJ8E

电阻 470 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 200 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 0.6 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 5000

制造应用 Industrial, 车用, 电源管理, Portable Devices, 工业, Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ8ENF4703V引脚图与封装图
ERJ8ENF4703V引脚图

ERJ8ENF4703V引脚图

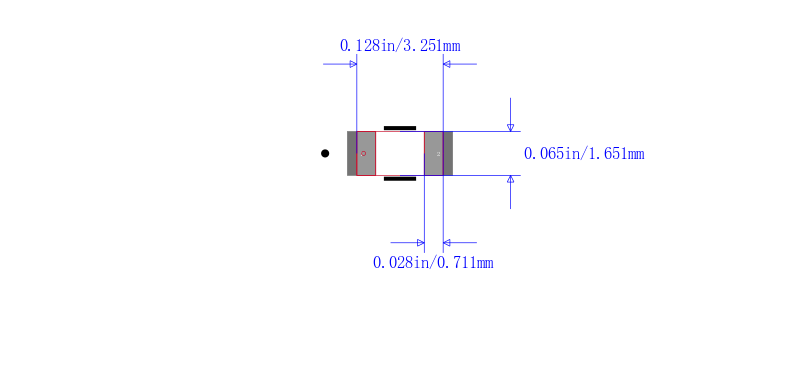

ERJ8ENF4703V封装图

ERJ8ENF4703V封装图

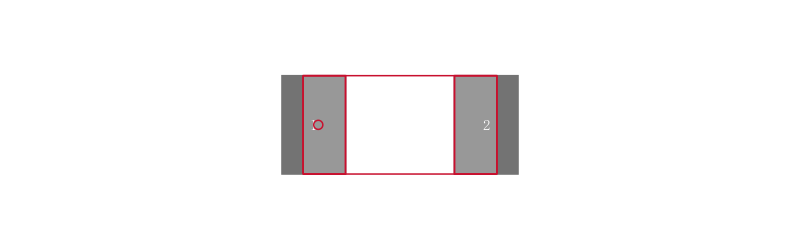

ERJ8ENF4703V封装焊盘图

ERJ8ENF4703V封装焊盘图

在线购买ERJ8ENF4703V
型号 制造商 描述 购买
ERJ8ENF4703V Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ8ENF4703V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1% 搜索库存
替代型号ERJ8ENF4703V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ8ENF4703V

品牌： Panasonic 松下

封装： 1206 470kΩ 250mW ±1%

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ8ENF4703V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1%

当前型号

型号： CRCW1206470KFKEA

品牌： 威世

封装： 1206 470kohms 250mW 1per

完全替代

VISHAY  CRCW1206470KFKEA  厚膜电阻 系列:CRCW

ERJ8ENF4703V和CRCW1206470KFKEA的区别

型号： ASC1206-470KFT5

品牌： TT Electronics/Welwyn

封装： 1206 470kΩ 250mW ±1%

类似代替

WELWYN  ASC1206-470KFT5  片式电阻器, 表面贴装, 厚膜, ASC系列, 470 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1%

ERJ8ENF4703V和ASC1206-470KFT5的区别

型号： MCWR12X4703FTL

品牌： Multicomp

封装： 1206 470kohms 250mW 1per

类似代替

MULTICOMP  MCWR12X4703FTL  片式电阻器, 表面贴装, 厚膜, MCWR系列, 470 kohm, 200 V, 1206 [3216公制], 250 mW, ± 1%

ERJ8ENF4703V和MCWR12X4703FTL的区别
